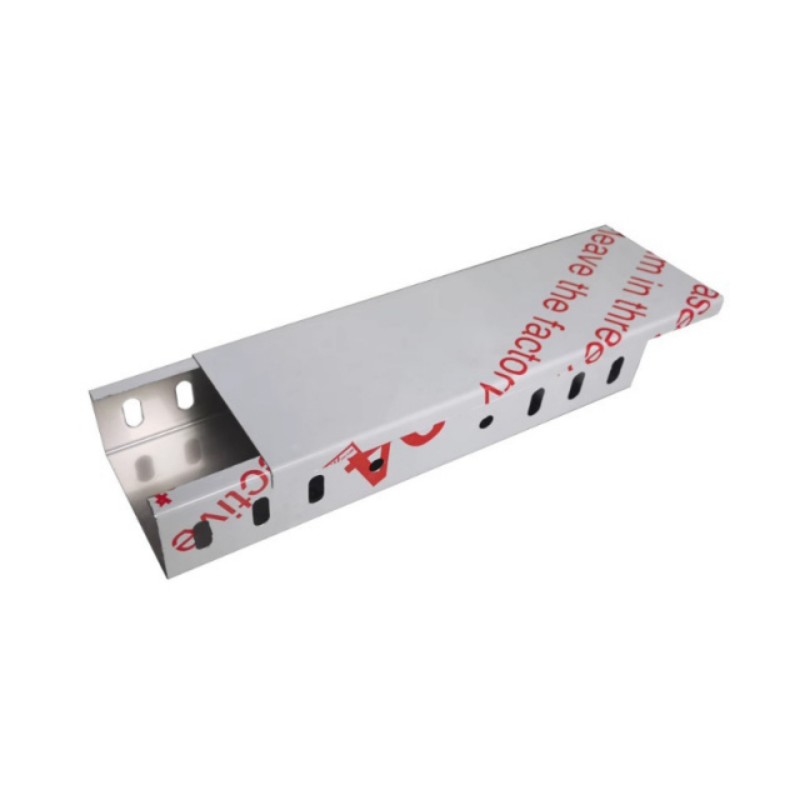

Кабельный лоток из нержавеющей стали
Для изготовления кабельных лотков из нержавеющей стали в качестве сырья используются исключительно холоднокатаные листы из аустеритной нержавеющей стали. В отрасли преобладают четыре марки: 201, 304, 316, 316L, причём их коррозионная стойкость и устойчивость к воздействию кислот и щелочей постепенно повышаются.
Описание
маркер
Классификация материалов основы, состав и основные характеристики
Для изготовления кабельных лотков из нержавеющей стали в качестве сырья используются исключительно холоднокатаные листы из аустеритной нержавеющей стали. В отрасли преобладают четыре марки: 201, 304, 316, 316L, причём их коррозионная стойкость и устойчивость к воздействию кислот и щелочей постепенно повышаются. Основной принцип защиты от коррозии заключается в том, что хром, содержащийся в листе, при контакте с воздухом автоматически образует плотную пассивирующую пленку из триоксида хрома. Эта пленка способна самостоятельно восстанавливаться после повреждения, благодаря чему не возникает проблем, характерных для стальных кабельных лотков, таких как отслоение покрытия и ржавчина.
1. Нержавеющая сталь 201 (эконом-класс) Состав: 15 % хрома, низкое содержание никеля, высокое содержание марганца вместо никеля; минимальная стоимость. Основные характеристики: подходит только для прокладки слаботочной электропроводки в полностью сухих помещениях; обладает крайне низкой устойчивостью к воздействию кислот и щелочей; при контакте с водяным паром, слабыми кислотами и щелочами, а также морским солевым туманом быстро образуются ржавые пятна; категорически запрещено использовать на открытом воздухе, во влажных условиях и в химической среде; предназначен исключительно для использования в помещениях обычных офисных зданий с крайне ограниченным бюджетом.
2. Нержавеющая сталь 304 (универсальный основной вариант для инженерных работ) Состав: хром 18 %, никель 8 %; универсальная коррозионно-стойкая нержавеющая сталь, соответствующая отраслевым стандартам. Основные характеристики: сбалансированные комплексные характеристики; является самой продаваемой моделью нержавеющих кабельных лотков на рынке; устойчива к воздействию пресной воды, дождевой воды, слабых органических кислот, слабых щелочей и условиях высокой влажности в помещениях; выдерживает испытание в нейтральном солевом тумане до 1000 часов; является лучшим выбором для пищевых цехов, плавательных бассейнов, обычных наружных условий и производственных помещений с низким уровнем загрязнения, обладает наилучшим соотношением цены и качества.
3. Нержавеющая сталь 316 (специально для средней коррозионной стойкости) — к составу марки 304 добавлено 2–3 % молибдена, который является ключевым элементом, обеспечивающим устойчивость к воздействию хлорид-ионов, кислот и щелочей; Устойчивость к солевому туману, кислотам и щелочам значительно превосходит показатели марки 304; выдерживает воздействие морской воды, паров кислот и щелочей средней концентрации, а также химических выбросов; подходит для прибрежных причалов, станций очистки сточных вод, цехов по окраске и печати; недостаток — цена на 30–50 % выше, чем у марки 304.
4. Нержавеющая сталь 316L (для сильной коррозионной защиты, специально предназначенная для сварки) Модификация марки 316 с пониженным содержанием углерода (≤0,03%), позволяющая устранить проблему межкристаллитной коррозии, возникающей при высоких температурах сварки; устойчива к воздействию сильных кислот и щелочей, а также к коррозии под действием хлоридов высокой концентрации; незаменима для тяжелых химических цехов, морских платформ, установок десульфуризации и денитрификации, а также коррозионно-опасных цехов фармацевтической промышленности; при длительном контакте с сильно коррозионными средами не возникает прорывной коррозии в сварных швах; срок службы составляет 30–50 лет.
Общая конструкция, технология формовки и четыре основных типа конструкций
1. Технология производства и формовки
Используется полностью автоматизированный процесс обработки с ЧПУ: размотка и правка листов нержавеющей стали → штамповка с ЧПУ → высокоточная гибка с ЧПУ → сварка аргонодуговым / лазерным методом → травление и пассивация после сварки → браширование / электрохимическая полировка готового изделия.
● Технология гибки: цельная U-образная гибка, боковые панели снабжены впрессованными ребрами жесткости, что значительно повышает сопротивление изгибу и несущую способность; поверхность панели ровная, без заусенцев и неровностей, погрешность размеров не превышает ±0,5 мм;
● Технология сварки: используется герметичная сварка в среде аргона; сварные швы равномерные, без пор и включений; после сварки проводится единообразная кислотная очистка и патинирование для восстановления антикоррозионного слоя на сварных швах, что исключает щелевую коррозию;
● Соединительные элементы: на всех этапах используются болты, гайки и соединительные пластины из нержавеющей стали того же материала, что исключает электрохимическую коррозию, возникающую при контакте различных металлов из-за разницы потенциалов; обеспечивается комплексная защита от коррозии без слабых мест.
2. Четыре основных проверенных типа конструкций

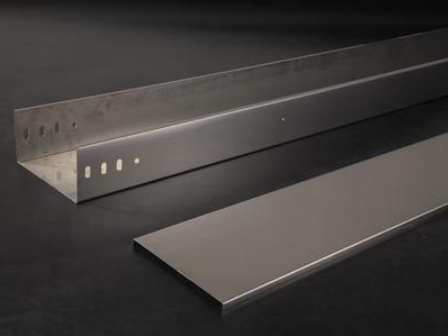

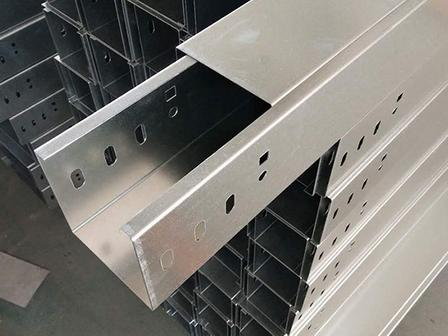

Кабельные лотки из нержавеющей стали (полностью закрытая конструкция). U-образный корпус в сочетании с герметичной крышкой на защелках, с возможностью установки резиновой водонепроницаемой прокладки; степень защиты IP54–IP66; в дне лотка предусмотрены дренажные отверстия для предотвращения скопления конденсата внутри; полная герметичность обеспечивает защиту от кислотных и щелочных паров, пыли и влаги, а также превосходное электромагнитное экранирование. Подходит для высокоточных телекоммуникационных кабелей, контрольно-измерительных проводов, цехов с химической пылью, а также для применения на открытом воздухе в условиях сильной коррозии.
● Лестничные кабельные лотки из нержавеющей стали (ажурная конструкция боковых стенок) подразделяются на две конструкции: с одной боковой стенкой и с двумя боковыми стенками:
● С одной боковой стенкой: односторонняя однослойная боковая стенка + поперечные перекладины; меньший собственный вес, меньший расход материалов, более низкая стоимость, отличная вентиляция и теплоотвод; подходят для прокладки кабелей с небольшой нагрузкой (освещение, слаботокие сети) в узких пространствах с небольшим пролетом;
● Двойная конструкция: двухсторонние двухслойные утолщённые профили, прочность на изгиб увеличена вдвое; предназначена для больших пролётов, плотного прокладки высоковольтных силовых кабелей и многослойных кабельных систем с высокой нагрузкой; не провисает при длительной нагрузке. Полая конструкция обеспечивает полную циркуляцию воздуха, максимальный отвод тепла от кабелей, что предотвращает накопление тепла и старение кабелей с большим током.
● Лотковые кабельные мосты из нержавеющей стали: в дне равномерно расположены продолговатые/круглые вентиляционные и дренажные отверстия, конструкция полуоткрытая; целостное дно надежно удерживает тонкие контрольные провода, предотвращая их провисание, одновременно обеспечивая вентиляцию и дренаж; сочетают в себе преимущества канавковых и лестничных мостов, универсальны для смешанной прокладки силовых и осветительных кабелей на производственных объектах.
● Нержавеющий кабельный лоток с большим пролетом. Изготовлен из утолщённого листа нержавеющей стали, в нижней части имеются дополнительные ребра жесткости, комплектуется тяжелыми нержавеющими опорами; расстояние прокладки одного пролета без опор может достигать более 3 метров; подходит для подземных инженерных галерей, высотных эстакад и длинных наружных кабельных каналов; способен выдерживать нагрузку от нескольких кабелей высокого напряжения большого сечения, не деформируется и не изгибается при длительном использовании.
Подробное описание характеристик кислото- и щелочестойкости, а также коррозионной стойкости
Принцип антикоррозионной защиты
Устойчивость нержавеющей стали к коррозии обусловлена не внешним напылением, а собственными антикоррозионными свойствами легирующих элементов материала. Стабильная пассивная пленка на поверхности надежно изолирует материал от кислорода, водяного пара, кислотных и щелочных сред. Даже при появлении царапин на поверхности кислород из воздуха быстро восстанавливает защитную пленку, благодаря чему отсутствуют типичные для кабельных лотков с порошковым покрытием или оцинкованных лотков такие проблемы, как отслоение, отпадение покрытия или локальное проржавление. Антикоррозионные свойства остаются стабильными на протяжении всего срока службы.
Классификация по устойчивости к кислотам и щелочам в зависимости от марки
● Нержавеющая сталь марки 201. Нижний предел коррозионной стойкости: устойчива только к сухому воздуху; не устойчива к слабым кислотам, слабым щелочам и солевым растворам. Проявления коррозии: при длительном контакте с уксусной кислотой, отбеливателем или дождевой водой быстро появляются точечные пятна ржавчины, через 3–6 месяцев происходит коррозия поверхностного слоя.
● Нержавеющая сталь 304. Устойчивость к средам: дождевая вода, пресная вода, карбоновая кислота, уксусная кислота и другие слабые органические кислоты; слабые щелочи низкой концентрации, такие как каустическая сода и известковое молоко; влажный пар в помещениях, коррозия под воздействием небольшого количества пыли. Неустойчивость: морская вода, высокая солевая туманная среда, соляная кислота, серная кислота, сильные щелочи высокой концентрации; при длительном контакте возникает точечная коррозия.
● Нержавеющая сталь 316/316L. Устойчивость к воздействию: морская вода, среда с высоким содержанием хлорид-ионов в солевом тумане; соляная, серная и фосфорная кислоты средней и низкой концентрации; летучие кислотные и щелочные газы в текстильной, фармацевтической и химической промышленности; пары коррозионных сточных вод; длительное воздействие различных слабых и сильных щелочей. Превосходные характеристики: содержание молибдена подавляет точечную коррозию под действием хлорид-ионов; в прибрежных районах результат испытаний в нейтральном солевом тумане достигает более 5000 часов, годовая скорость коррозии составляет всего 0,01 мм; в условиях сильной коррозии конструкция остается без повреждений в течение десяти лет.
Характеристики коррозионной стойкости в различных условиях окружающей среды
● Условия высокой влажности: подвалы, плавательные бассейны, насосные станции с длительным воздействием высокой влажности и конденсата — не ржавеет, не требует ежегодного удаления ржавчины и повторного окрашивания;
● Прибрежная солевая среда: материал 316L устойчив к воздействию хлорид-ионов в морском воздухе; при длительном наружном использовании на пристанях и морских ветроэнергетических объектах коррозия отсутствует;
● Химические цеха с кислотами и щелочами: 316L устойчив к воздействию летучих газов кислот и щелочей, дезинфицирующих растворов и брызг химических моющих средств; не возникает коррозионных пробоин;
● Чистые стерильные цеха: поверхность изделий с электрохимической полировкой гладкая и непористая; после промывки кислотными и щелочными дезинфицирующими растворами на ней не остаются остатки, что препятствует размножению плесени; предназначена специально для пищевой и фармацевтической промышленности;
● Устойчивость к перепадам температур: в диапазоне от низких температур -40 °C до высоких 400 °C пассивирующая пленка сохраняет стабильные свойства; при чередовании холода и тепла не происходит потери антикоррозионных свойств.
Все преимущества кабельных лотков из нержавеющей стали
1. Сверхвысокая коррозионная стойкость, применимость в любых условиях. Основа материала имеет встроенный антикоррозионный слой, что исключает риск отслоения краски и ржавчины. Для слабокоррозионных сред рекомендуется использовать сталь 304, а для сильнокоррозионных — 316L. Подходит для всех суровых условий эксплуатации: внутри помещений, на открытом воздухе, в прибрежных районах, в химической промышленности и в системах очистки сточных вод. Это единственные металлические кабельные лотки, которые могут стабильно эксплуатироваться в кислотно-щелочной среде в течение длительного времени.
2. Высокая механическая прочность, отсутствие деформаций при больших нагрузках и больших пролётах. Предел прочности на разрыв нержавеющей стали составляет ≥520 МПа; конструкция с U-образными ребрами жесткости обладает лучшими характеристиками сопротивления изгибу и сжатию по сравнению с алюминиевыми и обычными кабельными лотками с порошковым покрытием; модели с утолщёнными двойными боковыми стенками и большими пролётами подходят для прокладки кабелей высокого напряжения с высокой плотностью и большими нагрузками; конструкция остаётся стабильной в условиях вибрации и землетрясений, не подвержена ослаблению и разрушению.
3. Превосходная термостойкость, устойчивость к высоким и низким температурам: при температуре -40 °C на открытом воздухе не происходит охрупчивания и растрескивания; при кратковременном воздействии температуры 400 °C конструкция не размягчается и не разрушается; в условиях пожара способна длительное время поддерживать кабели, а вспомогательные огнестойкие характеристики превосходят аналогичные показатели кабельных лотков из стеклопластика.
4. Сочетание теплоотвода и защиты. Лестничная и лоткообразная ажурные конструкции обеспечивают конвекционный теплоотвод, снижая нагрев кабелей во время работы; желобообразная полностью закрытая конструкция предотвращает проникновение пыли, воды и коррозионных сред. Обе конструкции выбираются в зависимости от потребностей, обеспечивая баланс между теплоотводом и защитой.
5. Безопасные и стабильные электрические характеристики. Равномерная электропроводность; весь кабельный лоток образует непрерывный заземляющий путь благодаря соединительным элементам из того же материала, что обеспечивает беспрепятственный отвод статического электричества; немагнитность исключает вихревые потери и не создает помех слаботочным сигналам систем мониторинга, связи и прецизионных приборов.
6. Аккуратный и эстетичный внешний вид, отсутствие необходимости в обслуживании. Поверхность с брашированной или полированной отделкой имеет тонкий металлический оттенок; при открытой установке в торговых центрах, больницах и выставочных залах не требуется дополнительного маскирования; гладкая поверхность не притягивает пыль и не подвержена загрязнениям кислотами и щелочами, очищается простым ополаскиванием водой; в течение десяти лет после установки практически не требуются затраты на обслуживание, что снижает совокупные затраты на весь срок службы.
7. Экологичность, возможность вторичной переработки и сверхдлительный срок службы. Степень переработки нержавеющей стали приближается к 100%, отсутствует загрязнение тяжелыми металлами, соответствует стандартам «зеленого» строительства; срок службы модели 304 в помещениях составляет 20–30 лет, а модели 316L в прибрежных и химических средах — до 30–50 лет, что значительно превосходит показатели оцинкованных, порошкокрашенных и стеклопластиковых кабельных лотков.
8. Высокая гибкость монтажа: возможность произвольной резки, прорезания отверстий и гибки на месте; полный набор сопутствующих фитингов (колена, тройники, переходники); быстросъемные крышки с защелками для удобного доступа к кабелям при техническом обслуживании; соединительные элементы из того же материала исключают потенциальную коррозию, высокая допустимая погрешность при монтаже.
Неизбежные недостатки (полное и объективное описание)
1. Довольно высокие первоначальные затраты на закупку. Цена за единицу кабельного лотка из нержавеющей стали марки 304 в 2–3 раза превышает цену лотка из углеродистой стали с горячим цинкованием, а марки 316L — в 4–5 раз, поэтому первоначальные инвестиции в проект значительно выше, чем при использовании обычных кабельных лотков.
2. Большой собственный вес, предъявляющий требования к несущей способности строительных опор. Плотность нержавеющей стали составляет 7,93 г/см³; при одинаковых размерах она тяжелее кабельных лотков из алюминиевого сплава, поэтому в высотных помещениях с подвесными потолками и в зданиях с легкими стальными конструкциями требуется увеличить плотность расположения несущих опор.
3. В средах с высокой концентрацией фтористоводородной кислоты, а также в условиях воздействия концентрированных щелочей при высоких температурах сохраняется риск коррозии. Сверхвысокая концентрация и высокая температура фтористоводородной кислоты, а также расплавленные щелочи разрушают пассивную пленку нержавеющей стали; в таких экстремальных условиях необходимо использовать антикоррозионную внутреннюю облицовку.
4. Высокая твёрдость листового материала затрудняет ручную гибку на месте по сравнению с обычными кабельными лотками из углеродистой стали; для обработки требуются специальные инструменты.
