Все производимые кабельные лотки из композитной эпоксидной смолы и соединительные элементы обладают хорошими свойствами защиты от сильного коррозионного воздействия и подходят для среды класса WF2.
Описание
маркер
Технические требования
В данном разделе приведены основные требования к кабельным лоткам из композитной эпоксидной смолы, а также к ответвленным лоткам, используемым для прокладки кабелей к электрооборудованию.
① Общая конструкция кабельных лотков из композитной эпоксидной смолы:
Слой стальной пластины — мягкий связующий слой — антикоррозионный слой из композитной эпоксидной смолы и стекловолоконной ткани (ворса) — слой гелькоута, защищающий от ультрафиолета
Слой стальной пластины — мягкий связующий слой — антикоррозионный слой из композитной эпоксидной смолы и стекловолоконной ткани (ворса) — слой гелькоута, защищающий от ультрафиолета

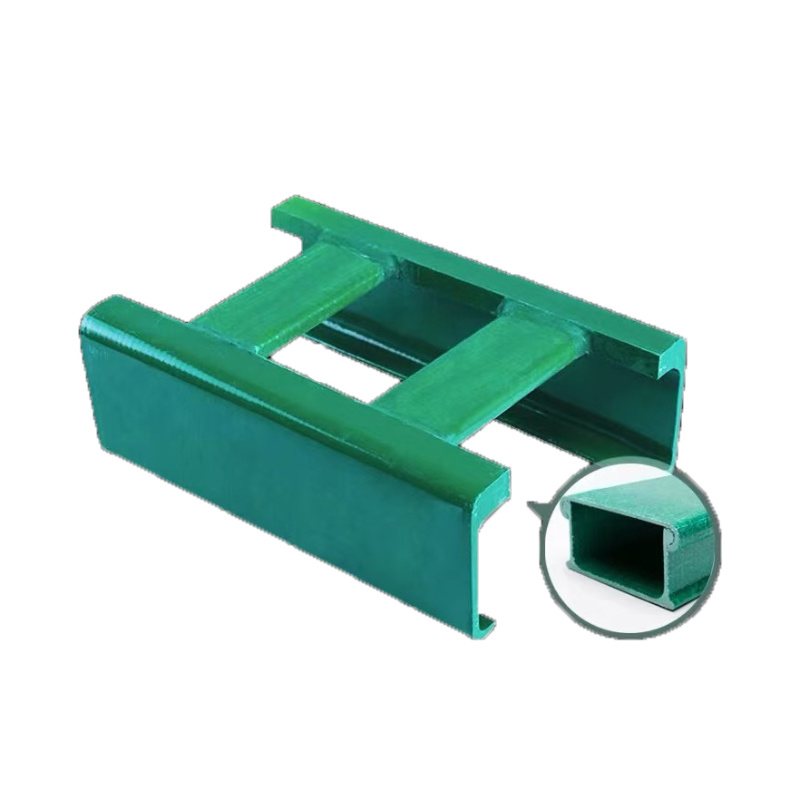

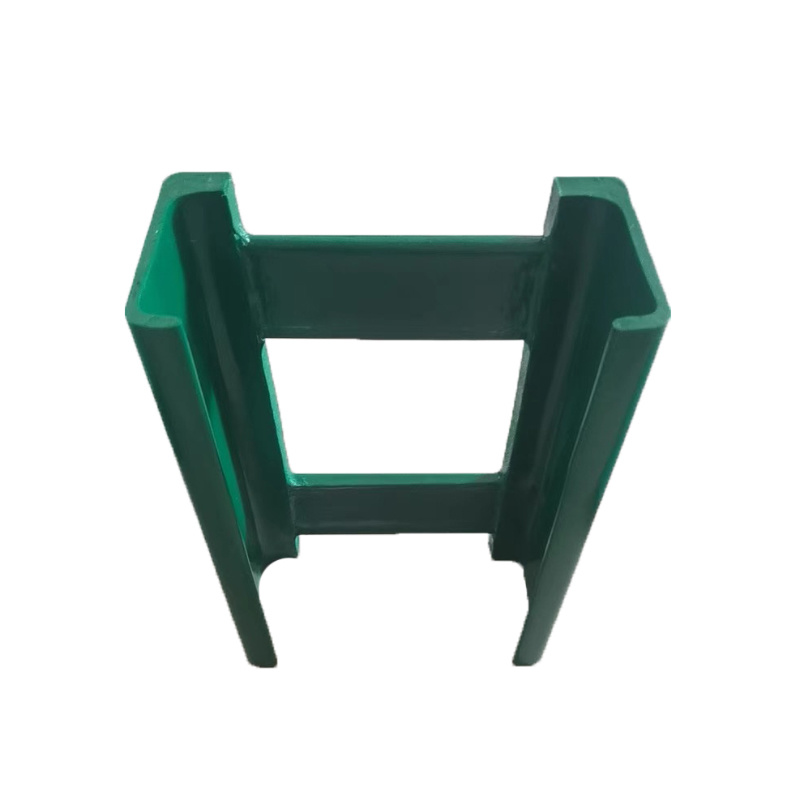

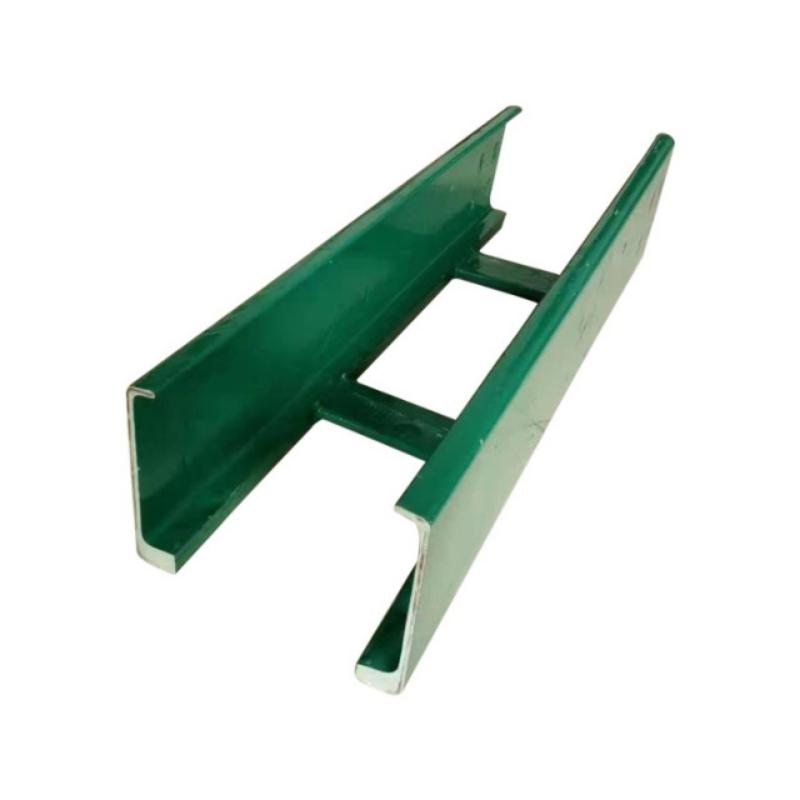

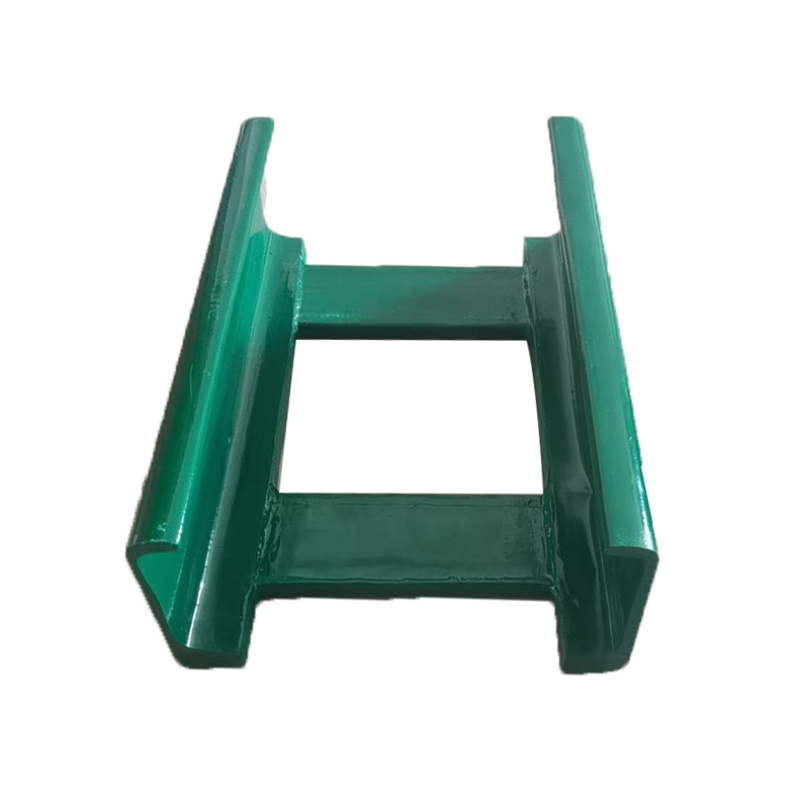

② Лестничная конструкция: лестничный кабельный лоток состоит из боковин и поперечин, которые сначала соединяются между собой, образуя прочную базовую форму лестничного кабельного лотка. Затем на внешнюю поверхность наносится антикоррозионный слой из композитной эпоксидной смолы и стекловолоконной ткани (ворса) и слой гелькоута, защищающий от ультрафиолета, которые формуются за один цикл прессования с помощью гидравлического формовочного оборудования.

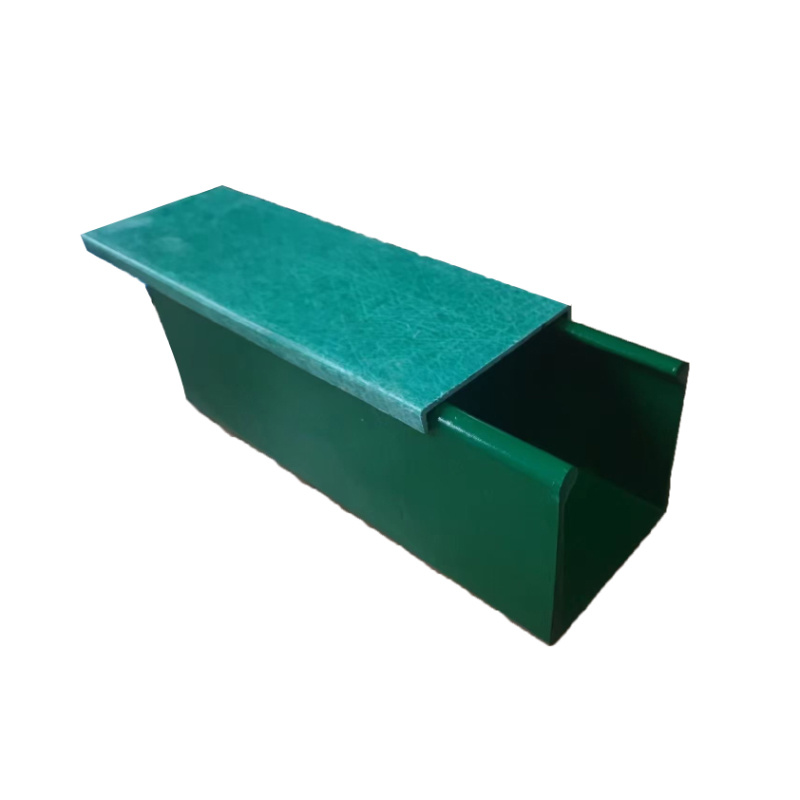

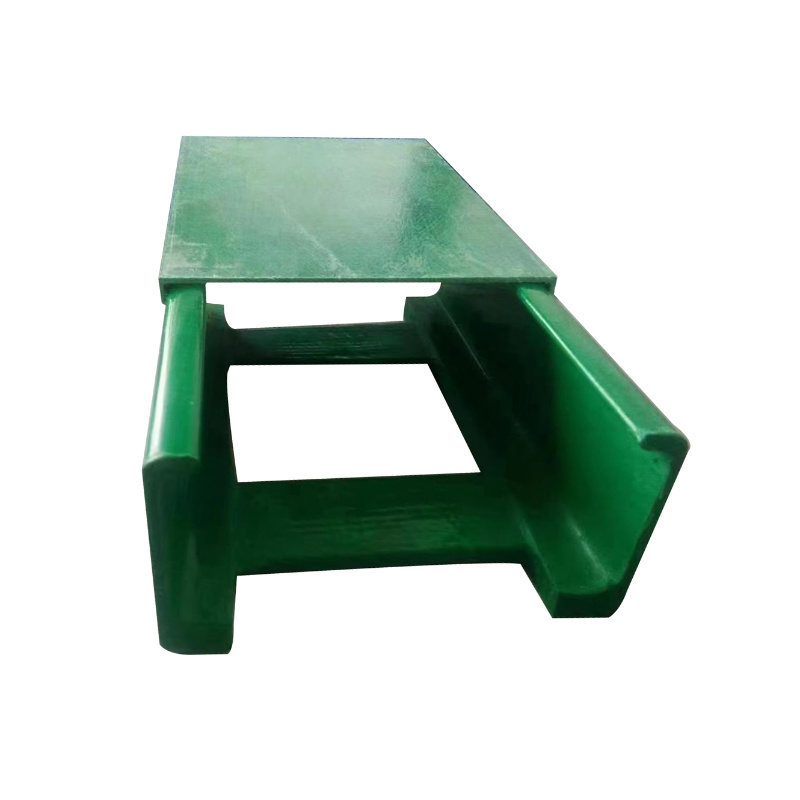

③ Шинная конструкция: композитный эпоксидный шинный лоток изготавливается на основе лестничной конструкции с добавлением нижней панели, образующей форму лотка. Такая конструкция также называется «лестнично-донной» или «лестнично-шинной». Таким образом, она обладает как прочностью лестничной конструкции, так и герметичностью желобчатой. В качестве дна обычно используется плоская пластина, изготовленная методом экструзии, которая имеет аккуратный и эстетичный вид; она не имеет внутренней стальной облицовки, что позволяет снизить собственный вес и обеспечивает герметичность.
④ Ширина поверхности соприкосновения поперечин с кабелем составляет не менее 25 мм. Расположение поперечин следующее:
| Количество поперечин | Длина 6 метров | Длина 4 метра | Длина 3 метра | Длина 2 метра |
| Лестничный | 16 | 12 | 8 | 6 |
| лестнично-желобной | 12 | 8 | 6 | 4 |
⑤ Требования к материалу стальной облицовки: изготавливается из холоднокатаной стальной пластины марки Q235, материал которой должен соответствовать соответствующим положениям стандартов GB/T 700-2006, GB 912-2008, GB/T 11253-2007 и GB/T 3280-2007.
⑥ После дробеструйной очистки от ржавчины на внутреннюю стальную облицовку наносится мягкий связующий слой; либо непосредственно на обработанный оцинкованный лист наносится мягкий связующий слой, чтобы предотвратить отслоение металлического каркаса от основного антикоррозионного слоя из-за разницы в коэффициентах теплового расширения.
⑦ Таблица толщины стальных листов внутренней облицовки многослойных кабельных лотков
| Кабельные лотки
Размеры (мм) |
Таблица толщины стальных листов внутренней обшивки (мм) | ||
| Толщина внутренней стальной обшивки | Фактическая толщина | Допустимая погрешность | |
| Различные размеры | 2 | 2 | ±0.05 |
⑧ Таблица толщины боковых стенок многослойных лестниц
| Кабельные лотки
Ширина (мм) |
Таблица отклонений толщины боковых стенок лестницы, мм | ||
| Требования к толщине боковых стенок лестницы | Фактическая толщина | Допустимая погрешность | |
| Различные размеры | 4.5 | 4.5 | ±0.2 |
⑨ Таблица толщины крышек для многослойных мостовых конструкций
| Кабельные лотки
Ширина (мм) |
Таблица толщины крышек, мм | ||
| Требования к толщине крышки | Фактическая толщина | Допустимая погрешность | |
| 100 | 2.8 | 2.8 | ±0.2 |
| 200 | 2.8 | 2.8 | ±0.2 |
| 300 | 3.0 | 3.0 | ±0.2 |
| 400 | 3.0 | 3.0 | ±0.2 |
| 500 | 3.6 | 3.6 | ±0.2 |
| 600 | 4.0 | 4.0 | ±0.2 |
| 800 | 4.0 | 4.0 | ±0.2 |
⑩ В связи с технологическими ограничениями, если имеются лестничные композитные кабельные лотки шириной 100 мм и 150 мм, из-за слишком узкой ширины на них не помещаются зажимные приспособления для прессования, поэтому можно изготавливать только чисто желобчатые или лотковые конструкции, причем их длина не должна превышать 3 метра.
⑪ Крышки изготавливаются методом экструзии, что придает им аккуратный и эстетичный вид. Крышки не имеют внутренней стальной облицовки, что позволяет максимально снизить их собственный вес.
⑫ Крышки обычно крепятся с помощью защелок; каждая крышка комплектуется 4 защелками. Крепление осуществляется вблизи четырёх углов крышки; в корпусе (канале) предусмотрены отверстия для защелок. В районах с сильным ветром можно использовать другие способы крепления, например, стяжные ремни. В данном случае более подходящим является использование стяжных ремней.
⑬ Длина крышек: к лотку длиной 6 метров прилагаются две крышки длиной 3 метра. К лотку длиной 2 метра прилагается крышка длиной 2 метра; кабельный лоток длиной 3 метра комплектуется крышкой длиной 3 метра.
⑭ Соединительные пластины: соединительные пластины также имеют композитную конструкцию с внутренней стальной облицовкой. Каждая соединительная пластина высотой H=100 мм крепится 4 винтами, высотой H=150 мм — 8 винтами, а высотой H=200 мм — 8 винтами. В качестве болтов используются болты из нержавеющей стали M10*25.
⑮ Площадь вентиляционных отверстий в дне перфорированного лотка не должна превышать 40 % от общей площади дна.
⑯ При нанесении антикоррозионного и УФ-защитного слоев используется технология полного обертывания кромок, что позволяет уменьшить количество срезов и эффективно предотвратить появление трещин и отслоений.
⑰ При нанесении антикоррозионного слоя в местах, где требуется заделка, можно использовать гипсовые шпаклевочные полоски для обеспечения гладкой и герметичной поверхности.
Требования к качеству кабельных лотков из композитной эпоксидной смолы
● Все производимые кабельные лотки из композитной эпоксидной смолы и соединительные элементы обладают хорошими свойствами защиты от сильного коррозионного воздействия и подходят для среды класса WF2.
● В любой точке торцевой поверхности лотка не должно быть видно металла.
● Внешний вид: обработка поверхностей кабельных лотков, соприкасающихся с кабелями, должна обеспечивать отсутствие царапин на кабелях; не допускается наличие заусенцев и других дефектов, поверхность должна быть ровной и гладкой.
● Допустимые отклонения размеров лотков: при длине не более 2 метров допустимое отклонение составляет ±2 мм; при длине более 2 метров — ±4 мм; по ширине крышки допускается положительное отклонение; по ширине корпуса — отрицательное отклонение.
● Требования к несущей способности
Несущая способность лотка должна включать не только его собственный вес, но и механическую нагрузку от проложенных в нём электропроводов и кабелей.
Требования к равномерно распределенной нагрузке
| Бангао | Ｈ=100mm | Ｈ=150mm | Ｈ=200mm |
| Нагрузка (Н/м) | 1000 | 1850 | 3100 |
При пролете опор и подвесок 2000 мм величина прогиба не должна превышать 10 мм.
● Степень защиты
Степень защиты цельных лотков без отверстий (за исключением лотков без крышки и без отверстий) должна соответствовать требованиям IP30, изложенным в стандарте GB 4208-2008.
● Ударопрочность
Кабельный лоток должен выдерживать удар с энергией 10 Дж, указанной в таблице 2 стандарта GB/T 2423.46. После удара не должно возникать деформаций и трещин, влияющих на безопасность эксплуатации.
Эксплуатационные характеристики кабельного лотка
Антикоррозионная обработка материала внешнего слоя кабельного лотка
