Во избежание воздействия чрезмерного растягивающего усилия на кабели в процессе прокладки, а также для предотвращения механических повреждений и облегчения аккуратного расположения и крепления кабели должны прокладываться в кабельных лотках или на опорах.
Описание
маркер
Технические требования к оборудованию
Подходит для суровых климатических условий российских регионов
Во избежание воздействия чрезмерного растягивающего усилия на кабели в процессе прокладки, а также для предотвращения механических повреждений и облегчения аккуратного расположения и крепления кабели должны прокладываться в кабельных лотках или на опорах.
Кабельные лотки подразделяются по типу на три категории: лотковые, лестничные и желобные; в качестве основного материала для их изготовления используется сталь; опоры и подвески изготавливаются из стали, а материалы, из которых изготовлены комплектующие стальных лотков, должны соответствовать материалу лотков.

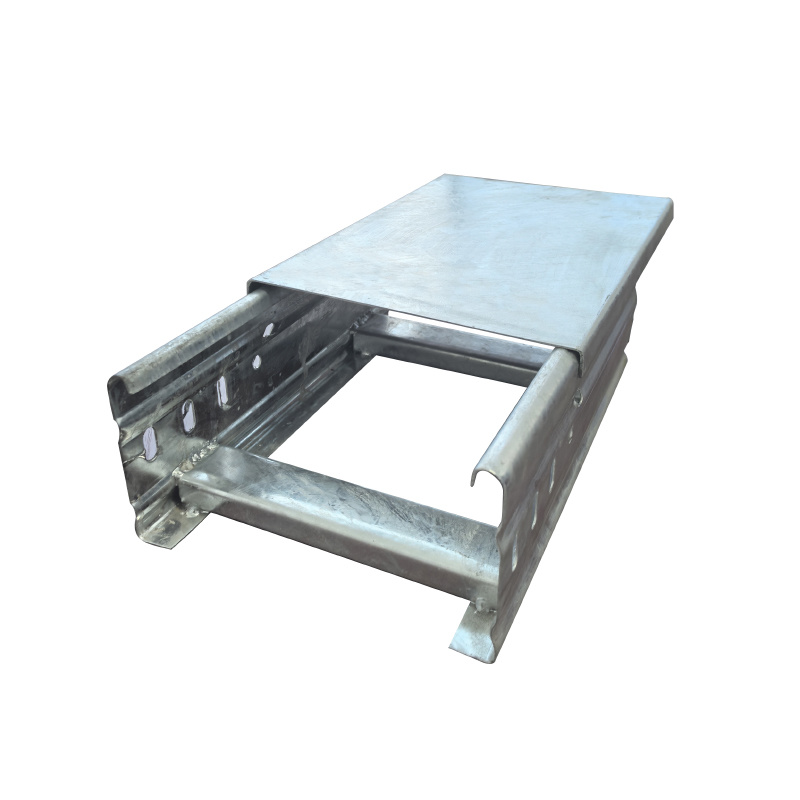

Конструкция лестничного типа: лестничные лотки состоят из боковин и поперечин, соединенных сваркой. Ширина поверхности контакта поперечины с кабелем не менее 25 мм. В стальном лотке длиной 6 метров количество поперечин составляет 18 штук, при длине 3 метра — 9 штук, при длине 2 метра — 6 штук.
Требования к качеству сварки: вся сварка конструкции выполняется методом сварки в среде защитного газа CO₂, при этом сварочная проволока должна соответствовать требованиям стандарта GB/T 8110. Поверхность сварного шва должна быть однородной, без дефектов, таких как пропуски сварки, трещины, пористость, прожига и дуговые ямки.

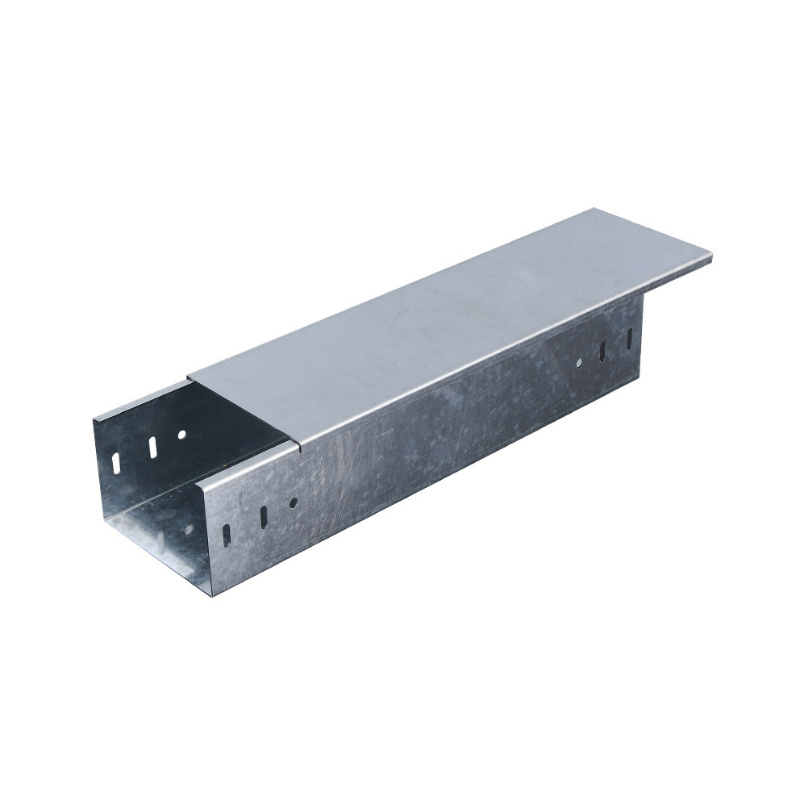

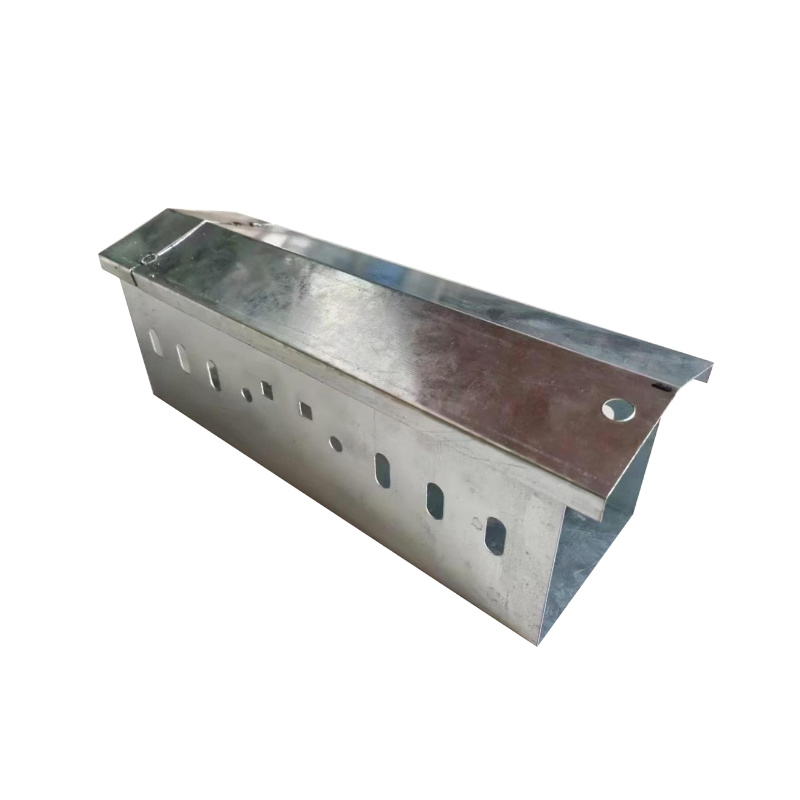

Конструкция лоткового типа: лотковые кабельные лотки изготавливаются методом однократной прокатки на оборудовании для цельной формовки, что обеспечивает привлекательный и ровный внешний вид, а также точность размеров. Стандартные изделия изготавливаются без ребер жесткости; если требуется наличие ребер жесткости, это должно быть четко указано, либо изделие должно изготавливаться в соответствии с утвержденным образцом.
Площадь вентиляционных отверстий в дне перфорированного лотка не должна превышать 40 % от общей площади дна.
Поставщик должен выполнить вторичное проектирование кабельных лотков и монтажных принадлежностей на основании проектных чертежей по прокладке кабелей, подготовленных проектным бюро, а также в соответствии с техническими спецификациями и требованиями к монтажу, предоставленными Заказчиком.
Технические требования

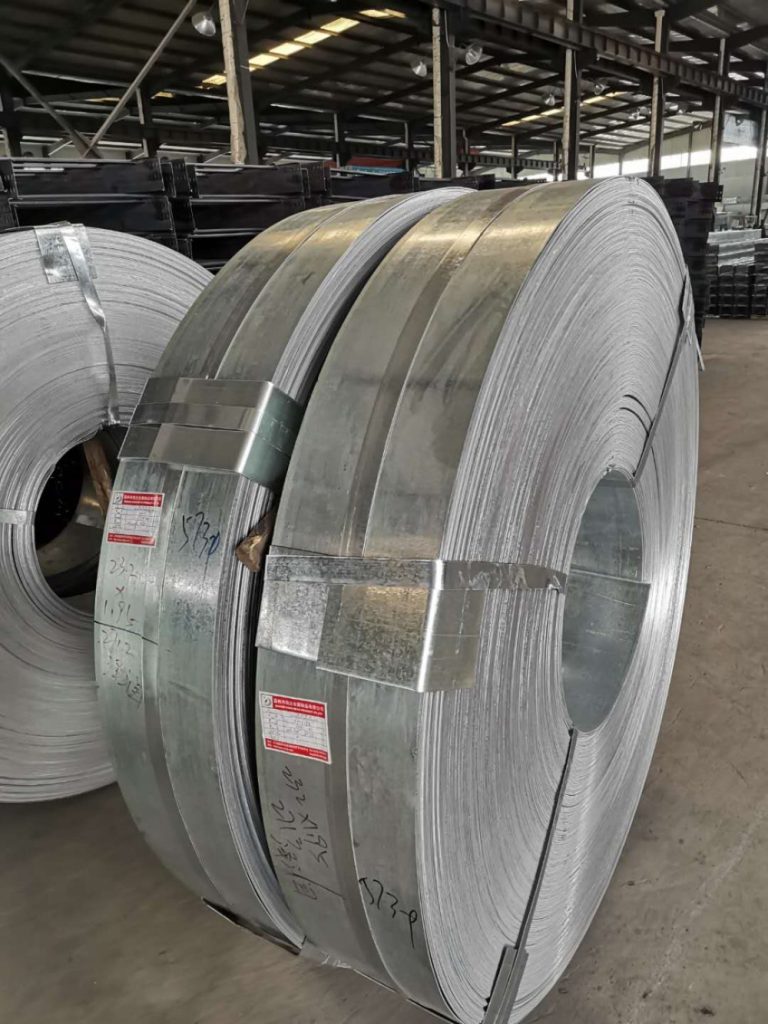

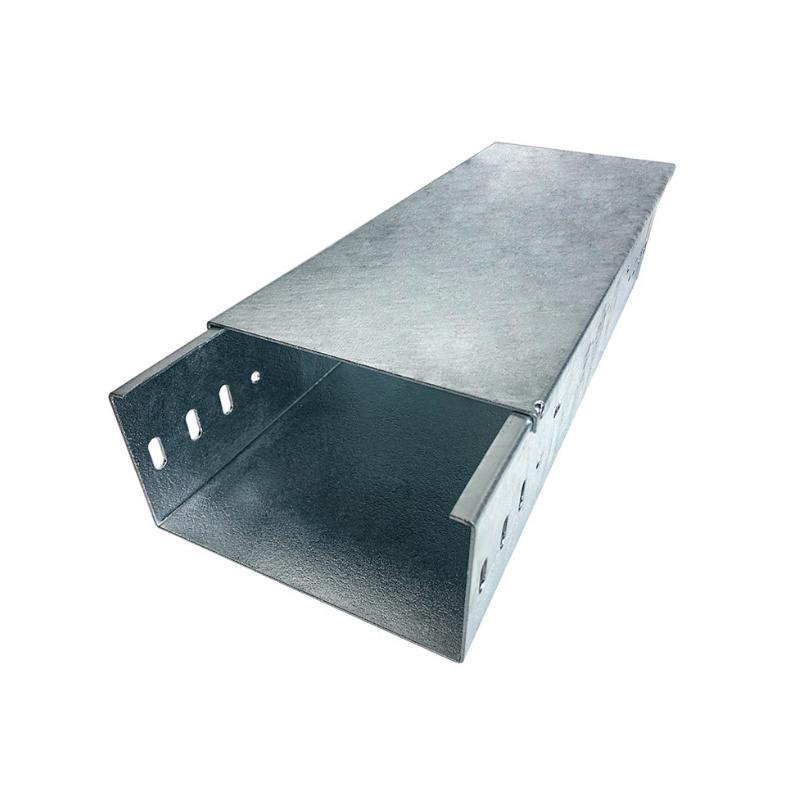

Метод антикоррозионной защиты: применяется метод горячего цинкования; нельзя использовать оцинкованный лист, продаваемый в розничной торговле. Оцинкованный лист выглядит привлекательно, но слой цинка у него тонкий, а антикоррозионные свойства низкие, поэтому он не подходит для химической и кремниевой промышленности. Стальные кабельные лотки с горячим цинкованием, изготовленные по настоящей технологии горячего цинкования, выглядят немного грубовато, но имеют толстый слой цинка и обладают хорошими антикоррозионными свойствами, что делает их подходящими для химической и кремниевой промышленности.
Примечание: на левом рисунке изображено настоящее горячее цинкование, на правом — оцинкованный лист.
Стальные листы, используемые для изготовления стальных мостовых конструкций с горячим цинковым покрытием, должны соответствовать требованиям к стали Q235, изложенным в стандарте GB/T700-2006, а также соответствующим положениям стандарта GB/T11253.
Толщина листов
Минимальная допустимая толщина листового металла для стальных поддонов и лестничных стоек приведена в таблице ниже:
| Ширина поддона, лестничной рамы B | Допустимая минимальная толщина листа |
| B≤150
150＜B≤300 300＜B≤500 500＜B≤800 800＜B |
1
1.2 1.5 2 2.2 |
|
Примечание: 1. Толщина соединительных пластин должна быть не меньше, чем толщина поддонов, лестничных стоек и т. п., либо на один класс толще; 2. Толщина крышек может быть на один класс меньше, чем толщина поддонов и лестничных стоек. |
|
Выполняется в соответствии со стандартной толщиной или толщиной, указанной или утвержденной инженерно-техническим персоналом. Слишком большая толщина приводит к увеличению затрат и инвестиций. При слишком малой толщине оцинкованные детали могут деформироваться, что негативно сказывается на качестве продукции и ее эксплуатации.
Материал и метод антикоррозионной обработки крышек и соединительных пластин соответствуют материалу и методу антикоррозионной обработки каркаса (корпуса).

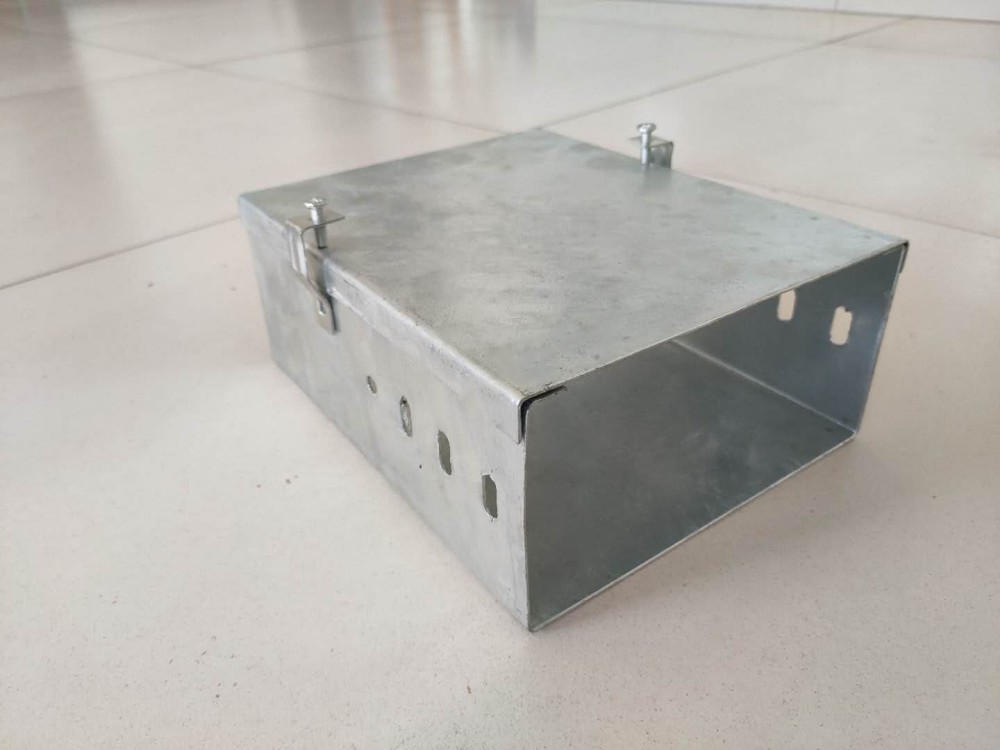

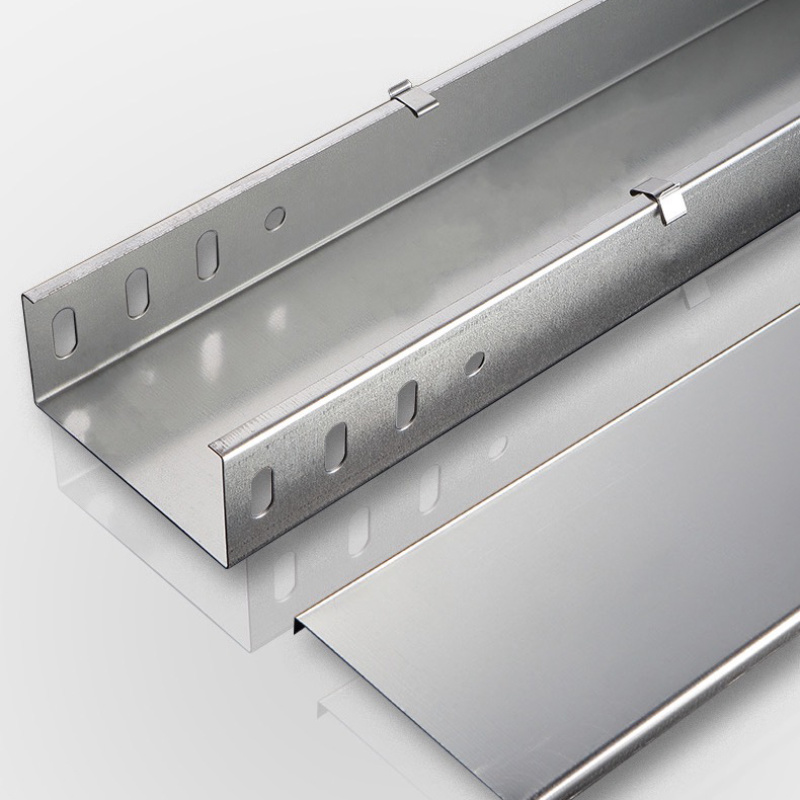

Крепление крышек к корпусу (каркасу) осуществляется с помощью стандартных защелок.
Длина крышек
Для кабельного моста длиной 6 метров используются две крышки длиной 3 метра или три крышки длиной 2 метра. Изготовление крышек длиной 3 метра экономит время и трудозатраты, однако при горячем цинковании их необходимо подвешивать в горизонтальном положении для погружения в цинковую ванну, в результате чего после цинкования поверхность получается слегка шероховатой. Крышки длиной 2 метра требуют немного больше усилий при изготовлении, но их можно опускать в цинковую ванну в вертикальном положении, благодаря чему после оцинковки они выглядят более аккуратно.
Кабельный лоток длиной 2 метра комплектуется крышками длиной 2 метра; кабельный лоток длиной 3 метра — крышками длиной 3 метра.

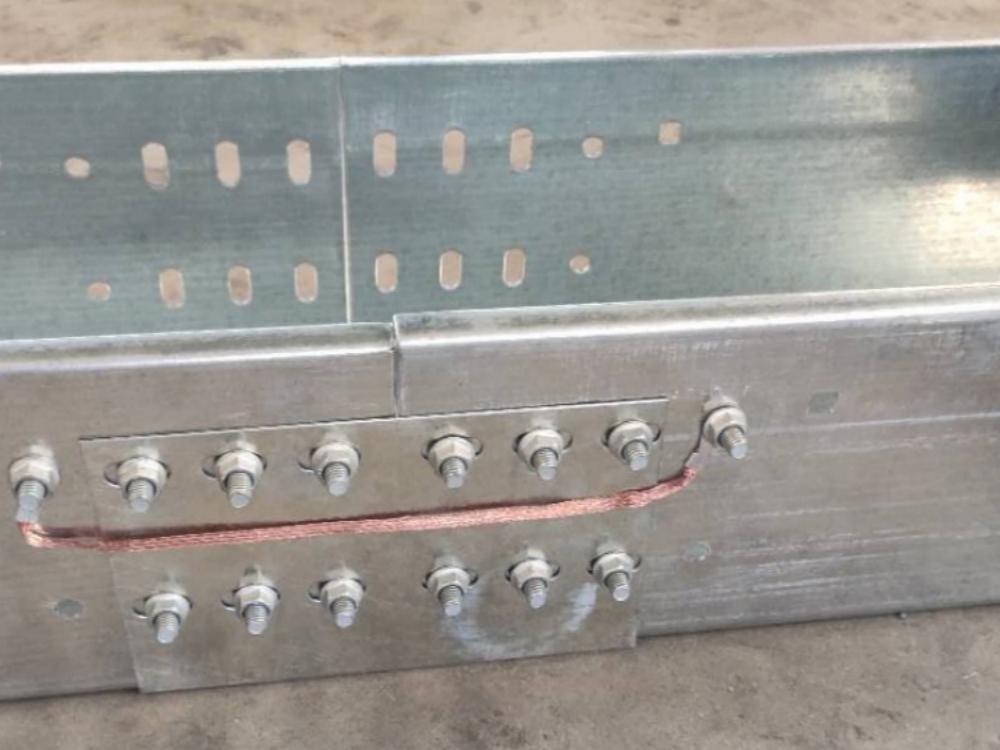

Соединительные пластины: используются стандартные одинарные соединительные пластины. Соединительные пластины высотой H = 100 имеют по 6 винтов на каждую пластину, соединительные пластины высотой H = 150 — по 12 винтов, соединительные пластины высотой H = 200 — по 12 винтов.
Оба конца кабельного лотка, помимо необходимых соединительных отверстий, должны иметь отверстия для крепления заземляющих перемычек, чтобы можно было установить заземляющие перемычки и обеспечить надежное электрическое соединение всего кабельного лотка. При необходимости установки заземляющих перемычек это следует указать в перечне контракта.
На корпусе (корзине) предусмотрены отверстия для защелок, служащие для крепления крышек. Каждая крышка должна иметь четыре отверстия для защелок — по одному вблизи каждого из четырёх углов — для надёжного крепления. Каждая крышка также стандартно комплектуется четырьмя защелками в форме буквы «7».
Болты: используются болты с полукруглой головкой и квадратной шейкой, размер М8*16; не допускается использование обычных оцинкованных болтов, вместо них применяются болты с более высокой коррозионной стойкостью, покрытые дакро или оцинкованные порошковым методом; болты и другие крепежные детали должны соответствовать требованиям стандартов GB/T 5780-2000, GB/T 6170-2000, GB/T 97.1-2002, GB/T 93-1987 и GB/T 12-2013.
Требования к слою горячего цинкования
Кабельные лотки и их принадлежности перед погружением в раствор цинка должны пройти химическую предварительную обработку для удаления окисного слоя; после этой процедуры материалы не должны подвергаться дальнейшей обработке; горячее цинкование должно производиться при температуре расплавленного цинка в диапазоне от 400 °C до 460 °C; повторное погружение в расплавленный цинк не допускается. Средняя толщина слоя цинка при горячем цинковании должна составлять ≥65 мкм. Используемый цинк должен соответствовать маркировке 0#.

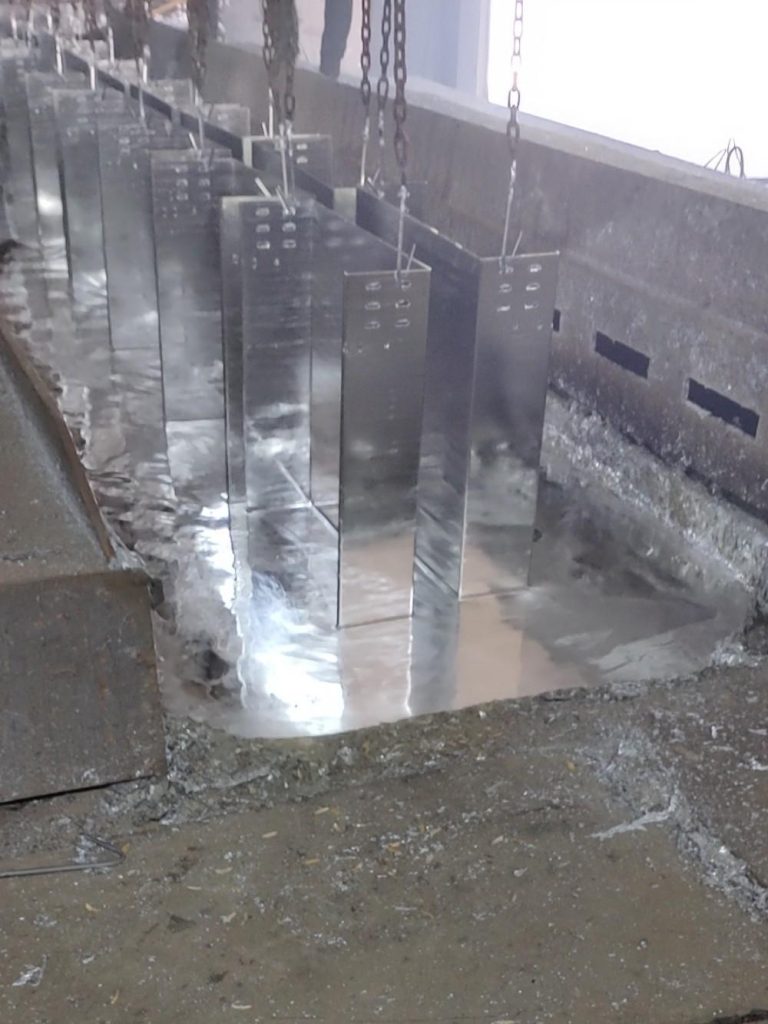

На приведенном выше изображении показана выборочная проверка толщины оцинкованного слоя во время горячего цинкования кабельных лотков.
Адгезия: Адгезия слоя горячего цинкования проверяется методом нанесения линий и квадратов или испытанием с использованием тяжелого молотка; не должно наблюдаться отслоения, шелушения, выпуклостей и т. п.;
Равномерность: слой оцинковки не должен обнажать металлическую основу.
3Внешний вид: обработка поверхностей кабельных лотков, соприкасающихся с кабелями, должна обеспечивать отсутствие царапин на кабелях; не допускается наличие заусенцев и т. п. Поверхность цинкового покрытия должна быть однородной, без заусенцев, пережогов, налёта, царапин и других дефектов; количество пропусков покрытия диаметром менее 2 мм не должно превышать 3; при этом на любой площади 100 см² не должно быть более 2 пропусков покрытия. Не допускаются цинковые наросты, мешающие монтажу.
Допустимые отклонения размеров стальных кабельных лотков: при длине не более 2 метров допустимое отклонение составляет ±2 мм; если длина превышает 2 м, допустимое отклонение составляет ±4 мм;по ширине крышки допускается положительное отклонение; по ширине канала — отрицательное отклонение.
Требования к несущей способности
Несущая способность кабельного лотка должна включать не только его собственный вес, но и механическую нагрузку от проходящих по нему электропроводов и кабелей.
Требования к равномерно распределенной нагрузке
| Бангао | Ｈ=100mm | Ｈ=150mm | Ｈ=200mm |
| Нагрузка (Н/м) | 1000 | 1850 | 3100 |
При пролете опор и подвесок 2000 мм величина прогиба не должна превышать 10 мм.
Степень защиты
● Степень защиты цельных лотков без отверстий (за исключением лотков без крышки и без отверстий) должна соответствовать требованиям IP30, изложенным в стандарте GB 4208-2008.
● Ударопрочность: Кабельные лотки должны выдерживать удар с энергией 10 Дж, указанной в таблице 2 стандарта GB/T 2423.46. После удара не должно возникать деформаций и трещин, влияющих на безопасность эксплуатации.
● Радиус изгиба прямоугольных отводов
● Для прямоугольных отводов лотков и лестничных кабельных лотков обычно используются внутренние радиусы изгиба R, равные 200 мм, 300 мм, 400 мм, 600 мм и 900 мм.

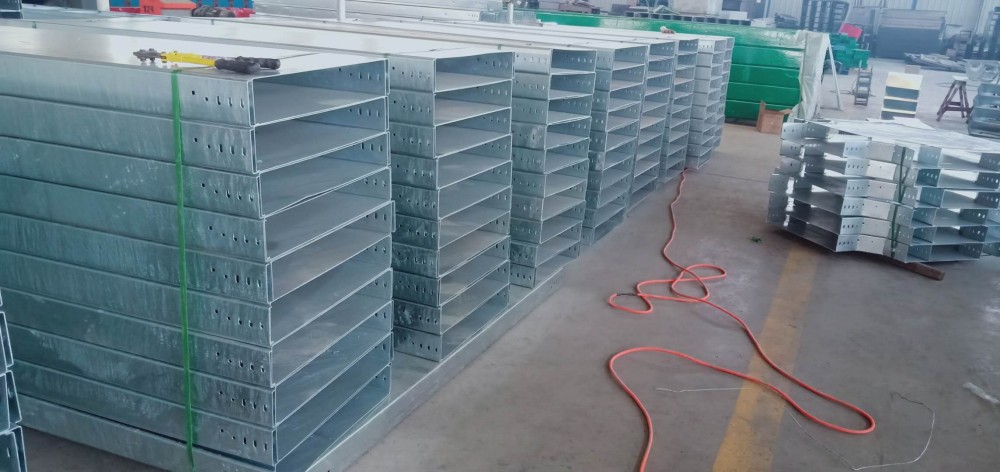

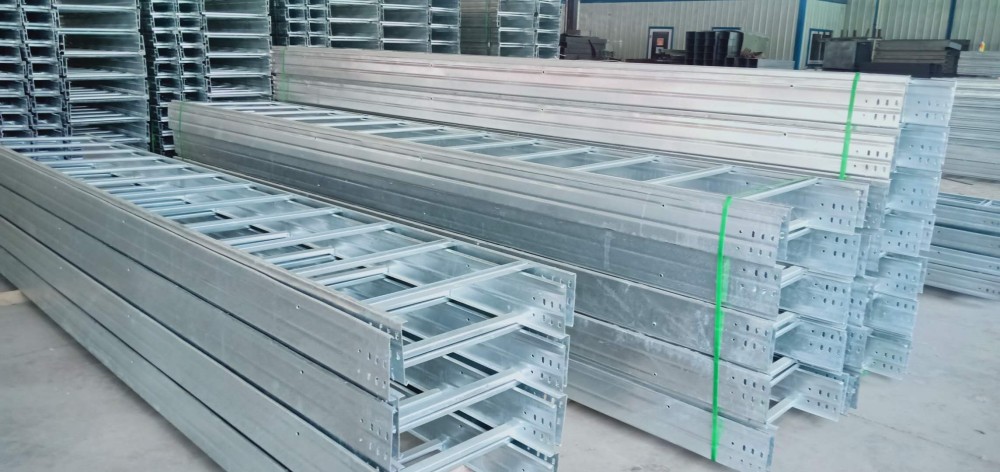

Хранение на объекте

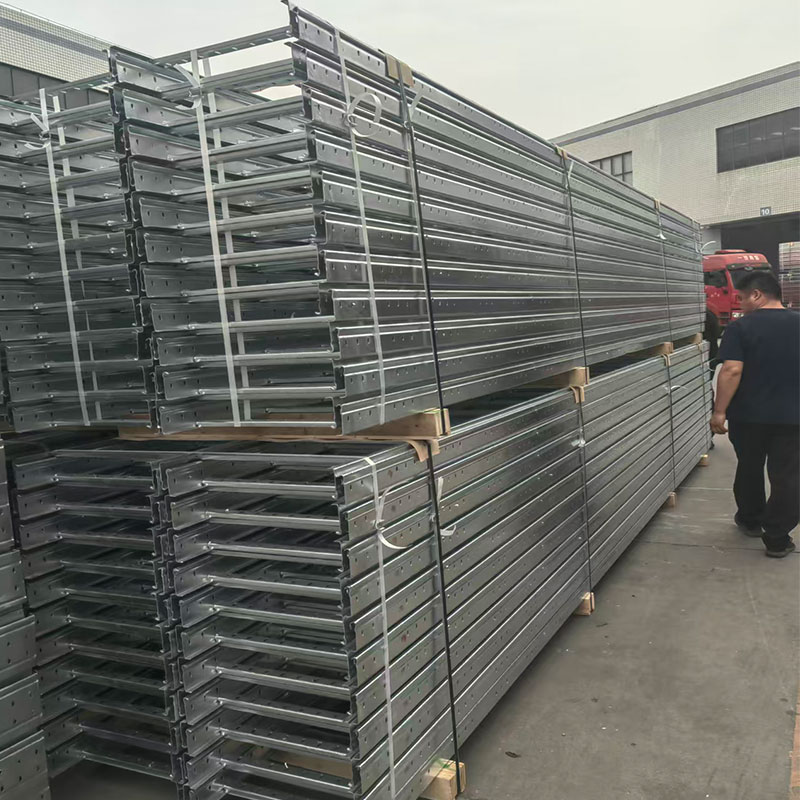

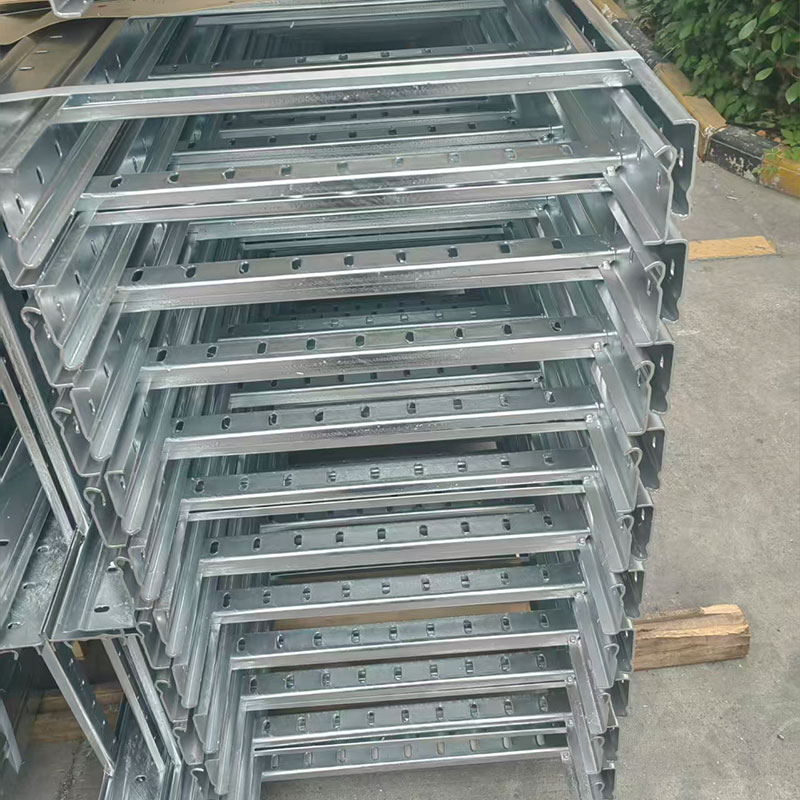

При хранении на объекте стальных кабельных лотков, подвергнутых горячему цинкованию, между каждым ярусом необходимо прокладывать подкладки, чтобы они не прилегали друг к другу, и избежать появления белого налета (длинных белых волосков) в местах локального беления из-за скопления влаги, которая не может выйти наружу после попадания дождя. Хотя это не влияет на эксплуатационные характеристики и антикоррозионную защиту, но ухудшает внешний вид.
