Описание
маркер
Введение продукта

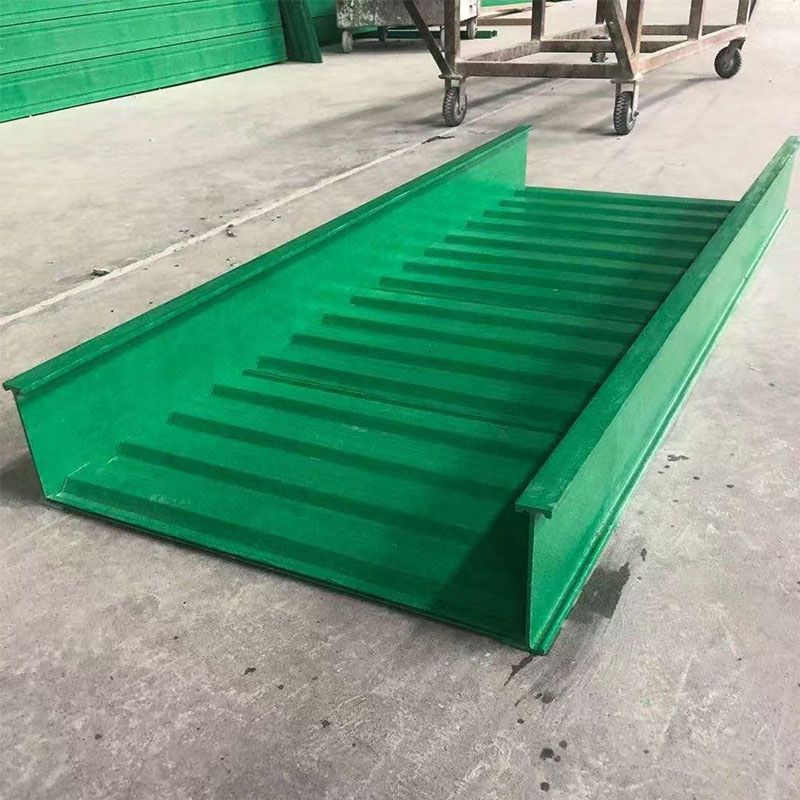

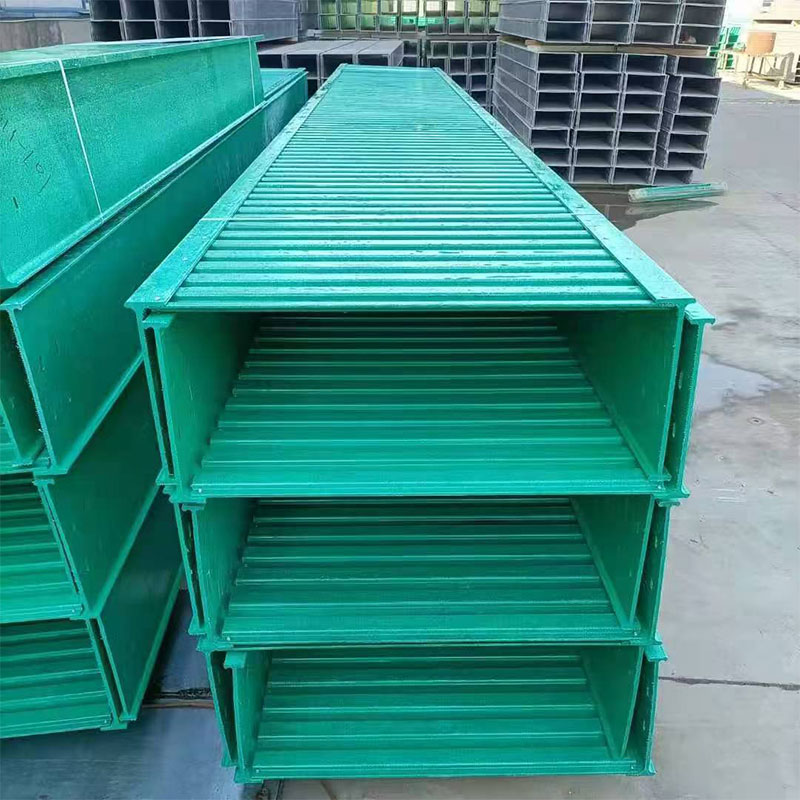

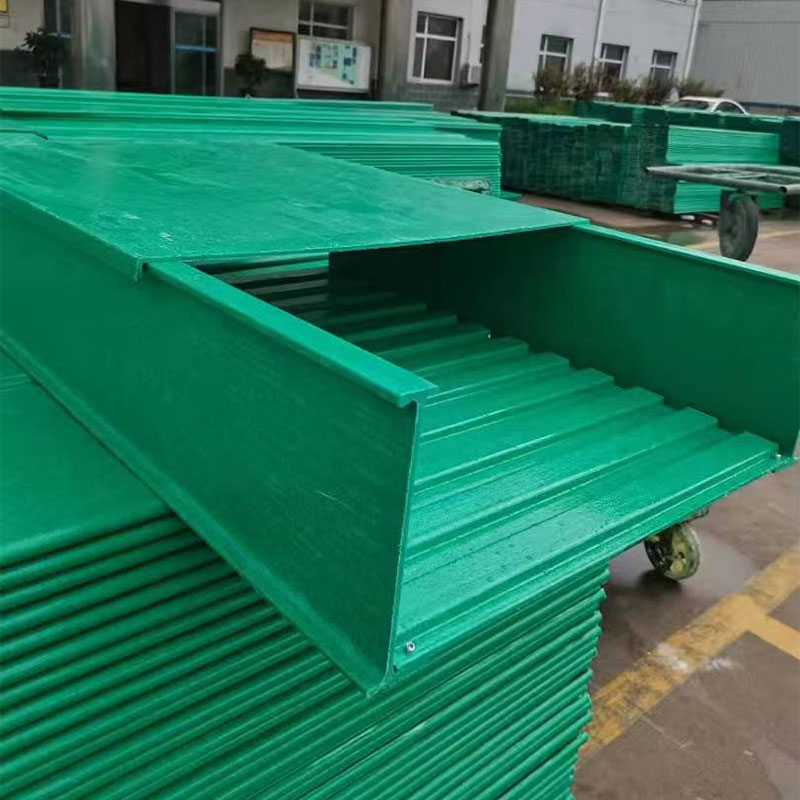

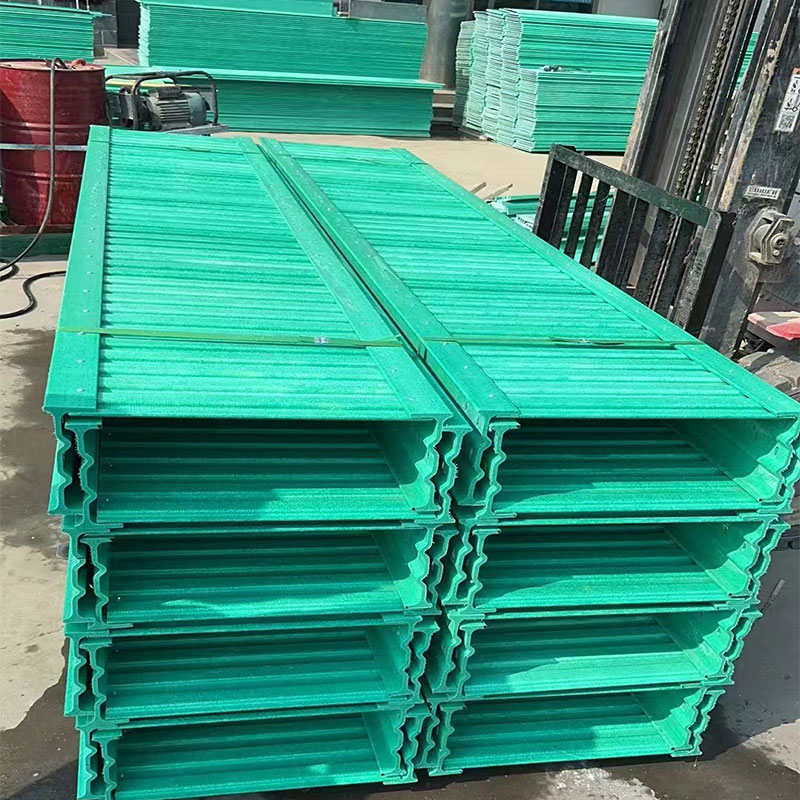

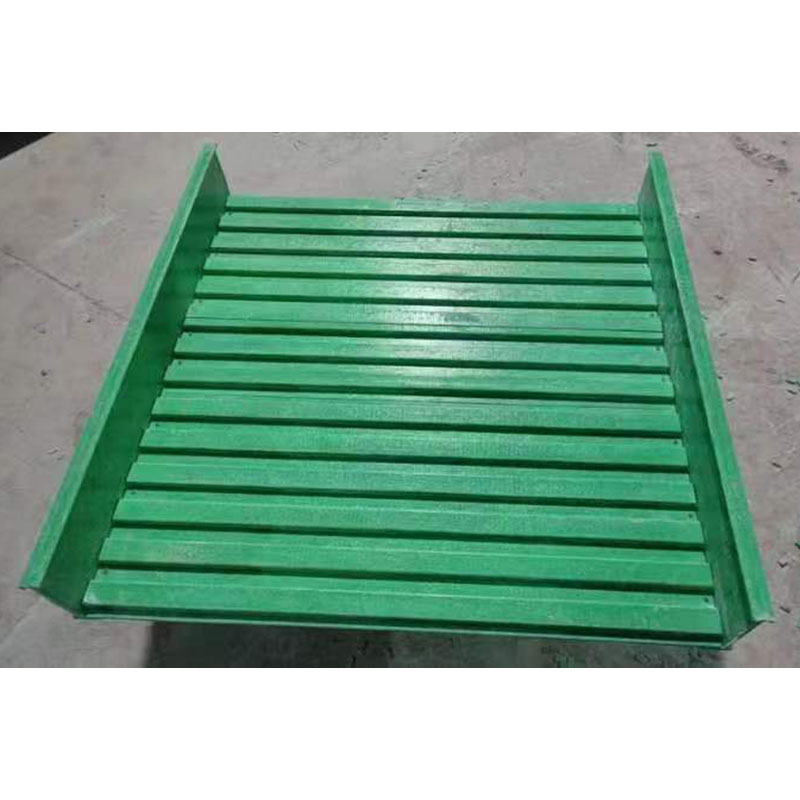

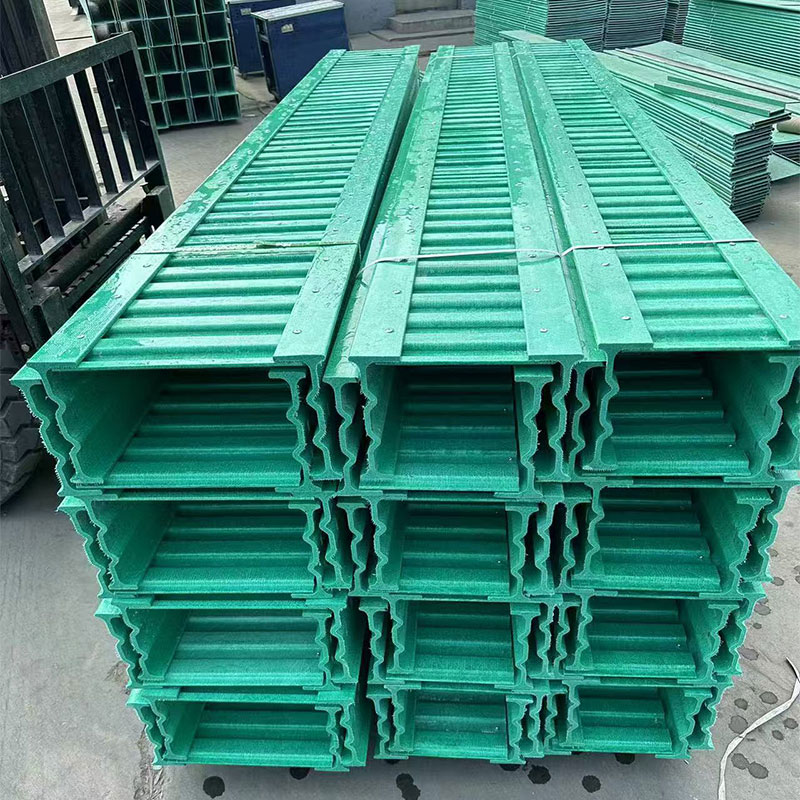

Модернизация конструкции, двукратное увеличение прочности | Подробное описание преимуществ усиленного стеклопластикового кабельного лотка с двутавровой боковиной и усиленным волнообразным дном производства компании «Хэбэй Лунсинь», Китай
В настоящее время большинство обычных стеклопластиковых кабельных лотков на рынке изготавливаются по технологии цельной формовки из плоского листа. Такая конструкция является тонкой и обладает низкой плоскостной жёсткостью. В условиях прокладки на больших пролётах, с тяжёлыми кабелями, под воздействием сильного наружного ветра, низкотемпературного замораживания-оттаивания и коррозионных сред чрезвычайно легко возникают такие проблемы, как провисание, деформация, изгиб и недостаточная несущая способность. Подобные изделия не могут удовлетворить требования высоких стандартов для применения в электроэнергетике, химической промышленности, морской фотоэлектрической энергетике и зарубежных проектах в условиях экстремального холода.
Основываясь на семнадцатилетнем опыте в технологии пултрузии, компания «ООО Хэбэй Лунсинь Композиционные Материалы» преодолела ограничения традиционной цельноформованной конструкции и самостоятельно разработала усиленный стеклопластиковый кабельный лоток сборной конструкции с двутавровой боковиной и усиленным волнообразным дном. Продукция не является цельноформованной. В ней применяется прецизионная сборка из независимой двутавровой боковой продольной балки и усиленного волнообразного дна. Благодаря научно обоснованной механической конструкции, без увеличения собственного веса и расхода материалов, достигается значительное повышение общей прочности, сопротивления изгибу, сопротивления провисанию и несущей способности. При этом сохраняются такие преимущества стеклопластика, как сверхвысокая коррозионная стойкость, атмосферостойкость, электроизоляция и негорючесть. Данное изделие является предпочтительным модернизированным продуктом для тяжёлых условий эксплуатации, проектов с большими пролётами и прокладки с высокими нагрузками.
1. Уникальная конструкция: Сборная конструкция, отличающаяся от обычных цельноформованных лотков
В усиленном стеклопластиковом лотке компании «Лунсинь» не применяется традиционная цельная формовка, производство ведётся по модульной раздельной конструкции: Боковая продольная балка отдельно формуется пултрузией, дно отдельно формуется волнообразным, после чего на завершающем этапе они прецизионно собираются в единое целое с помощью болтовых соединений.
Главное преимущество такой сборной конструкции: Структура профиля каждой детали является наиболее рациональной, распределение напряжений оптимальным, отсутствуют конструктивно слабые зоны, неизбежные при цельной формовке. Это эксклюзивный модернизированный конструкционный процесс компании «Лунсинь».
2. Ключевая сверхпрочная механическая конструкция: Двутавровая боковина
Вертикальные боковые стороны лотка выполнены в стандартном двутавровом сечении, которое является наиболее прочной несущей "двутавровой механической конструкцией", применяемой в строительстве, мостостроении и стальных конструкциях.
Ключевые преимущества двутавровой боковины:
● Чрезвычайно высокая прочность на вертикальный изгиб: Двутавровая конструкция с широкими верхней и нижней полками и узкой средней частью обладает вертикальной несущей способностью, более чем в 2 раза превышающей аналогичный показатель обычных лотков с плоскими прямыми сторонами. Исключает провисание на больших пролётах.
● Чрезвычайно высокая стойкость к кручению и деформации: Под воздействием наружной ветровой нагрузки, температурных напряжений и веса тяжёлых кабелей вертикальная двутавровая конструкция чрезвычайно стабильна. Не подвержена кручению, боковому изгибу и деформации.
● Высокая жёсткость и хорошая ударная вязкость: По сравнению с обычными плоскими вертикальными панелями, двутавровая конструкция сама по себе обладает эффектом механического ребра жёсткости, позволяя достигать сверхвысокой конструкционной прочности без увеличения толщины материала.
● Отличная ударная прочность: В условиях монтажных ударов, падения камней и сильной ветровой вибрации не склонна к растрескиванию и повреждению. Стабильность значительно превосходит обычные цельные лотки.
3. Усиленная конструкция дна: Усиленное волнообразное дно
Дно данного изделия не является плоской панельной структурой. Оно полностью изготовлено по технологии непрерывного волнообразного выступающего формования, создающей эффект многочисленных естественных рёбер жёсткости.
Уникальные преимущества волнообразного дна:
● Удвоенная несущая способность дна: Волнообразная структура эквивалентна бесчисленным поперечным рёбрам жёсткости, полностью устраняя такие распространённые недостатки плоского дна, как мягкость, прогибание и вдавливание под нагрузкой. Тяжёлые кабели не вызывают деформации.
● Повышенная жёсткость и больший пролёт: При одинаковой толщине лоток с волнообразным дном позволяет осуществлять безопорную прокладку с большими пролётами в 6 и 8 метров, что подходит для трубопроводных галерей и высотного монтажа на большие расстояния.
● Встроенный дренаж и защита от скопления воды: Волнообразная канавочная структура обеспечивает быстрый отвод дождевой воды и конденсата, предотвращая скопление воды и замачивание, что значительно продлевает срок службы.
● Улучшенная стойкость к замораживанию-оттаиванию и ветровому давлению: В условиях российского экстремального холода, сильного прибрежного ветра и больших суточных перепадов температур волнообразная конструкция распределяет напряжения, делая её менее склонной к растрескиванию и старению.
4. Общие преимущества разборной конструкции (недостижимые для обычных цельных лотков в отрасли)
● Конструкционная прочность значительно выше, чем у цельноформованных лотков: Цельноформованная плоская конструкция обладает низкой общей жёсткостью и воспринимает нагрузку однотипно. Комбинированная конструкция «Лунсинь» с двутавровой вертикальной стороной и волнообразным дном обеспечивает объёмную механическую поддержку. Общая стабильность, несущая способность и устойчивость к ветровой нагрузке полностью модернизированы.
● Минимальные транспортные повреждения: Раздельное производство и раздельная упаковка сводят транспортные потери к минимуму, решая проблему подверженности цельных лотков поломке и растрескиванию при дальних перевозках.
● Гибкий монтаж и высокая адаптируемость: Возможность свободной резки, стыковки и подгонки углов на месте. Идеальная адаптация к объектам сложной формы и комплексным трубопроводным галереям.
● Удобство ремонта и замены: При локальных повреждениях возможна отдельная замена боковины или дна без необходимости полного демонтажа, что значительно снижает затраты на техническое обслуживание объекта.
5. Сверхвысокая коррозионная и атмосферная стойкость, адаптация ко всем агрессивным условиям эксплуатации
В усиленном стеклопластиковом лотке компании «Лунсинь» применяется специальная коррозионностойкая и атмосферостойкая смоляная система с пропиткой полностью импортного бесщелочного стекловолокна:
● Стойкость к кислотам и щелочам, соляному туману, химической коррозии. Не ржавеет и не корродирует на химических заводах, очистных сооружениях и прибрежных фотоэлектрических проектах;
● Отличная стойкость к высоким и низким температурам. Выдерживает экстремальный холод до -60°C и высокие температуры до +80°C. Адаптирован к условиям замораживания-оттаивания в России и северных регионах с суровым климатом;
● Стойкость к УФ-излучению и старению. Длительное воздействие открытого солнца не вызывает порошения, растрескивания и выцветания;
● Электроизоляция, отсутствие вихревых токов и электропроводности. Передача электроэнергии безопасна и стабильна;
● Высокий кислородный индекс негорючести соответствует нормативам. Удовлетворяет национальным стандартам приёмки по пожарной безопасности для электротехнических проектов.
6. Передовая пултрузионная технология, стабильное и единообразное качество
● Применяются полностью автоматические линии пултрузии с ЧПУ. Двутавровая боковина и волнообразное дно формуются в независимых пресс-формах, обеспечивая точные размеры и единообразие конструкции;
● Отверждение с зонным температурным контролем по всей длине. Продукция высокой плотности, без пузырей, без расслоения, без непропитанных волокон;
● Точное дозирование сырья, идеальный баланс ударной вязкости и жёсткости;
● Каждая партия продукции проходит испытания на низкотемпературную стойкость, соляной туман, прочность на сжатие и изгиб. Характеристики стабильны и надёжны.
7. Области применения продукции
✔ Морские фотоэлектрические и прибрежные проекты с высокой коррозионной активностью соляного тумана.
✔ Нефтехимические, химические и углехимические производства с высокой коррозионной агрессивностью.
✔ Российские внешнеторговые инженерные проекты в условиях экстремального холода.
✔ Трубопроводные галереи с большими пролётами и высотная прокладка на большие расстояния.
✔ Прокладка тяжёлых кабелей и высоковольтные электротехнические проекты.
✔ Ключевые инфраструктурные проекты с наружной открытой прокладкой, сильными ветрами и большими перепадами температур замораживания-оттаивания.
Заключение
Обычный лоток: Цельная плоская формовка, мягкая конструкция, склонность к провисанию, деформации и низкая несущая способность. Усиленный лоток «Лунсинь»: Двутавровая вертикальная сторона + усиленное волнообразное дно, сборная конструкция, двукратная механическая прочность, отсутствие деформации под тяжёлой нагрузкой, отсутствие провисания на больших пролётах, повышенная коррозионная и атмосферная стойкость.
Являясь модернизированным продуктом нового поколения в отрасли, усиленный стеклопластиковый лоток «Лунсинь» с двутавровой боковиной и волнообразным дном, благодаря более научно обоснованной конструкции, более стабильным характеристикам и более длительному сроку службы, становится предпочтительной высококлассной продукцией для высокостандартных объектов энергетической инфраструктуры, зарубежных проектов в условиях экстремального холода и промышленных объектов с агрессивной коррозионной средой как в Китае, так и за рубежом.
