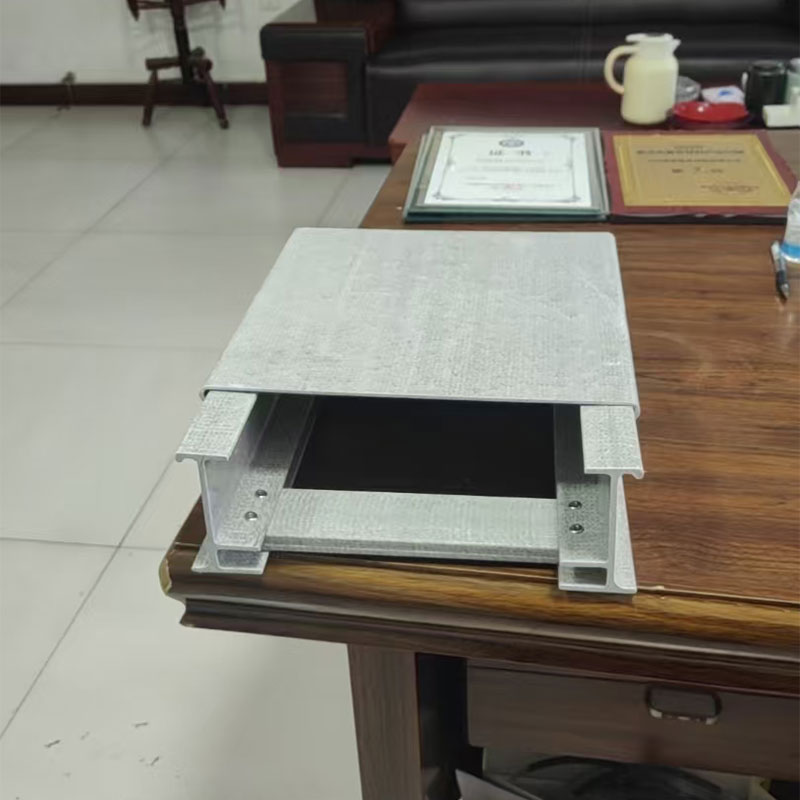

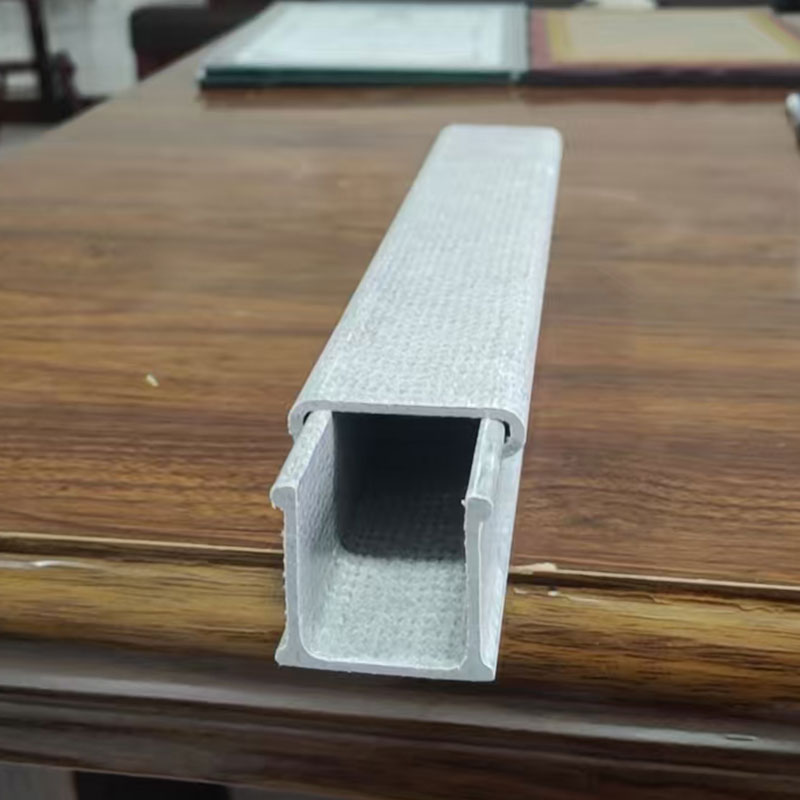

Кабельный лоток для морских фотоэлектрических систем
Данная серия стеклопластиковых кабельных лотков специального назначения для морских фотоэлектрических систем разработана для эксплуатации в условиях морской фотоэлектрической энергетики, прибрежных эстакад и высотных открытых конструкций с болтовыми сферическими сетчатыми фермами. Полностью адаптирована к таким экстремально агрессивным условиям, как высокое содержание морского соляного тумана, повышенная влажность, интенсивное ультрафиолетовое излучение, значительные перепады температур и вибрационные нагрузки от ветра.
Описание
маркер
Полное описание технических характеристик
(Адаптирован к морской среде с чрезвычайно высокой коррозионной активностью по стандарту ISO 12944 CX, расчётный срок службы 25 лет)
1. Обзор продукции
Данная серия стеклопластиковых кабельных лотков специального назначения для морских фотоэлектрических систем разработана для эксплуатации в условиях морской фотоэлектрической энергетики, прибрежных эстакад и высотных открытых конструкций с болтовыми сферическими сетчатыми фермами. Полностью адаптирована к таким экстремально агрессивным условиям, как высокое содержание морского соляного тумана, повышенная влажность, интенсивное ультрафиолетовое излучение, значительные перепады температур и вибрационные нагрузки от ветра. Продукция изготавливается по полностью автоматизированному непрерывному пултрузионному процессу из высокоэффективной негорючей смолы, композитно армированной бесщелочным стекловолокном. Конструкция обладает высокой общей прочностью, отличной стойкостью к старению и высоким классом антикоррозионной защиты. Соответствует требованиям эксплуатации в морской среде с чрезвычайно высокой коррозионной активностью класса ISO 12944 CX. Расчётный срок службы составляет не менее 25 лет, что полностью соответствует стандартам долговременной открытой эксплуатации морских фотоэлектрических систем.
2. Условия эксплуатации
Коррозионная среда

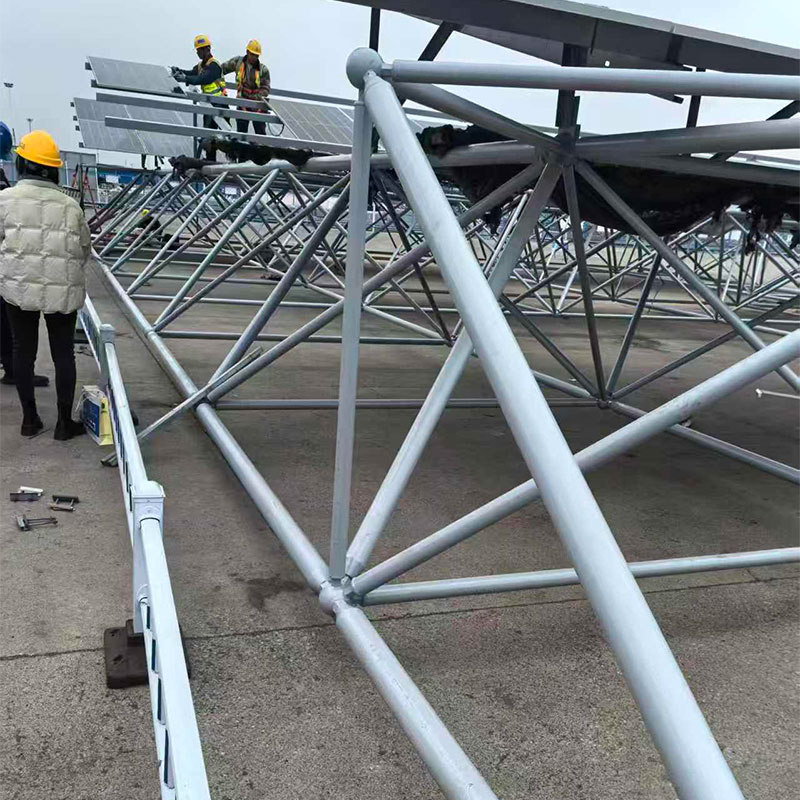

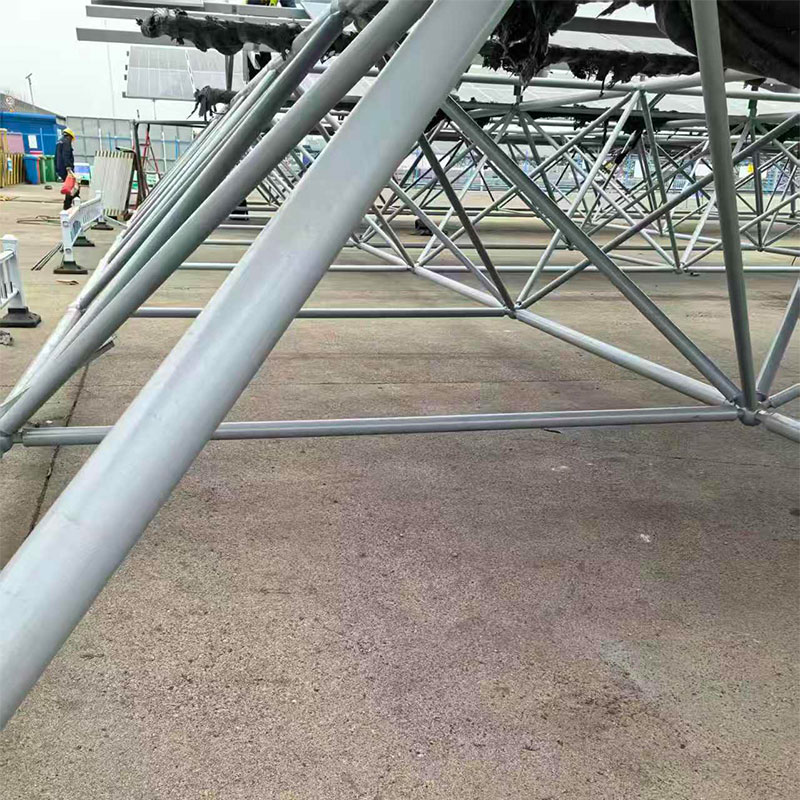

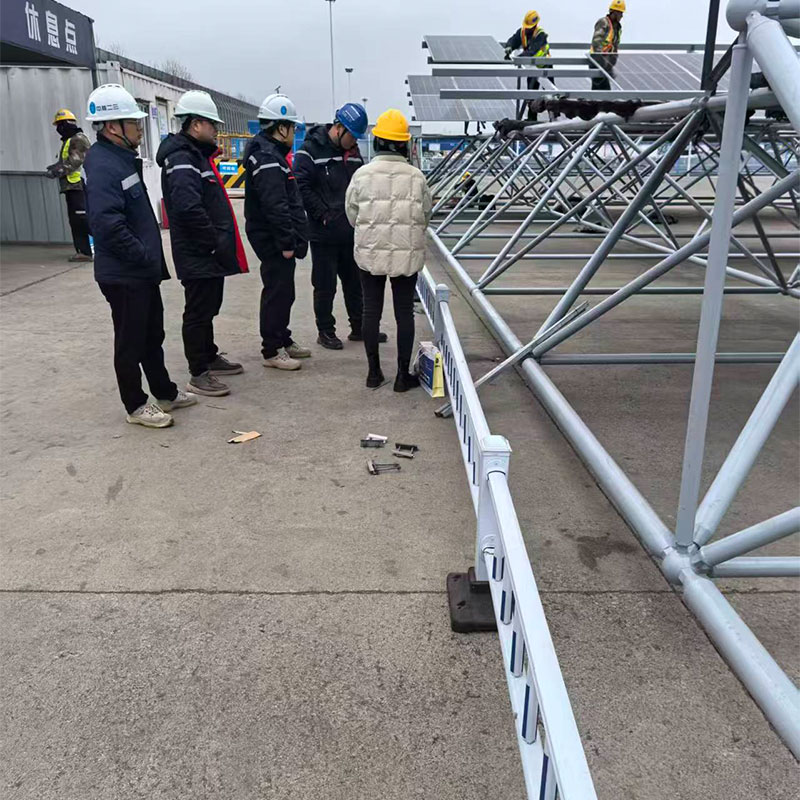

Изделия длительно монтируются в зонах атмосферного воздействия над уровнем моря: на болтовых сферических сетчатых фермах, общественных эстакадах, внутренних эстакадах и ответвительных эстакадах. На протяжении всего срока службы находятся на открытом воздухе без какой-либо защиты или укрытия. Подвержены таким сильным коррозионным факторам, как постоянное осаждение морского соляного тумана, проникновение хлорид-ионов и конденсация влаги. Общий класс антикоррозионной защиты достигает наивысшего уровня морской коррозионной активности ISO 12944 CX, обеспечивая стабильную эксплуатацию в течение 25 лет.
Климатическая среда
● Адаптирован к типичным экстремальным морским климатическим условиям:
● Среда с высокой влажностью и высокой коррозионной активностью соляного тумана.
● Длительное прямое воздействие интенсивного ультрафиолетового излучения и отражённой от морской поверхности радиации.
● Частые и значительные суточные и сезонные перепады температур.
● Чередование условий высокотемпературного солнечного нагрева и низкотемпературных заморозков.
Среда механических нагрузок
Способен длительно выдерживать комплексные механические нагрузки, включая сильные морские ветровые нагрузки, непрерывную вибрацию конструкций, лёгкие ударные воздействия от оборудования, давление снежного покрова и нагрузки при осмотрах персоналом. При длительной эксплуатации не деформируется, не растрескивается и не расшатывается.
3. Применяемые стандарты
Проектирование, производство и контроль качества продукции строго соответствуют действующим наивысшим национальным и отраслевым стандартам:
● «Кабельные лотки для систем электрического управления и распределения» JB/T 10216-2013
● «Профили пултрузионные из стекловолокнистого армированного пластика для окон и дверей» JC/T 941-2023
● «Классификация по горючести строительных материалов и изделий» GB 8624-2012
● Отраслевой стандарт по негорючести для электроэнергетики NB/T 10287
● Стандарт класса морской антикоррозионной защиты ISO 12944 CX
● Стандарт испытаний на коррозию в соляном тумане ASTM B117
4. Рецептура основного сырья (Высококомплектная система специального назначения для морской инфраструктуры)
● Матричная смола
Применяется негорючая винилэфирная смола (характеристики которой превосходят обычные ненасыщенные полиэфирные смолы). Смоляная система обладает превосходной коррозионной стойкостью, стойкостью к гидролизу, термостойкостью и стойкостью к старению. Рецептура специально оптимизирована для противодействия коррозии, вызываемой ионами хлора в морской воде, гидролизу при высокой влажности и ультрафиолетовому старению, обеспечивая долговременную стабильность в течение 25 лет.
● Армирующий материал
По всей длине используется композитная армирующая система из непрерывного бесщелочного стекловолокнистого ровинга и стекловолокнистого мата. Массовая доля стекловолокна составляет ≥50%, что гарантирует сверхвысокую конструкционную прочность и общую жёсткость.
● Контроль внешнего вида и качества процесса
Внешний вид продукции однородный и плотный, цвет равномерный, без трещин, без недостатков материала, без расслаивания. Пузыри строго контролируются: площадь одиночного пузыря ≤15 мм², общая суммарная площадь пузырей в одном изделии ≤100 мм², что полностью соответствует высоким стандартам приёмки для морской инфраструктуры.
5. Особенности технологии производства
Вся данная продукция изготавливается исключительно методом полностью автоматизированной непрерывной пултрузии за один проход, что отличает её от обычных изделий ручного контактного формования и прессования:
● Однородная плотность профиля, отсутствие внутренних пор, чрезвычайно высокая механическая однородность
● Низкие внутренние напряжения, стойкость к деформации, вибростойкость, усталостная прочность
● Высокая точность размеров, отличная взаимозаменяемость, высокая точность прилегания при монтаже на объекте
● Возможность стабильного производства сверхдлинных цельных профилей длиной 3 и 6 метров, что сокращает количество стыковочных швов и снижает риск проникновения морской воды
● Все параметры механических нагрузок и стабильность конструкции поддаются количественным измерениям, может быть предоставлен полный комплект отчётов о нагрузочных испытаниях.
6. Конструкция изделия и нормативы по размерам
7. Сверхвысокая коррозионная стойкость (Стандарт класса CX для морской инфраструктуры)
● Наивысший класс морской антикоррозионной защиты CX: Смоляная матрица в целом устойчива к воздействию хлорид-ионов, соляного тумана и морской атмосферной коррозии. В течение 25 лет эксплуатации на открытом воздухе не подвергается коррозии, порошению и сквозной коррозии.
● Коррозионная стойкость в соляном тумане: Пройдены непрерывные испытания в соляном тумане в течение 168 часов по стандарту ASTM B117. Образцы не изменили цвет, не побелели, не набухли, не деформировались, дефекты коррозии отсутствуют.
● Стойкость к гидролизу и влажному теплу: Специальная антигидролизная рецептура смолы. При длительной эксплуатации в условиях высокой влажности, конденсации и соляного тумана не расслаивается, не отслаивается, не подвержена старению и ухудшению свойств.
8. Исключительная стойкость к экстремально высоким и низким температурам
● Низкотемпературные характеристики: При испытании на ударную прочность при падении при температуре -40°C±2°C изделие не разрушается, не растрескивается, не повреждается. При низких температурах не охрупчивается и не расслаивается.
● Высокотемпературные характеристики: При продолжительных испытаниях при температуре 70°C±5°C структура профиля, прочность и внешний вид остаются без изменений, деформация и размягчение отсутствуют.
● Общий диапазон рабочих температур: от -40°C до +80°C. Во всём диапазоне температур способно нормально выдерживать ударные, вибрационные и ветровые нагрузки.
9. Стойкость к ультрафиолетовому излучению и старению (Долговременная эффективность в течение 25 лет)
● В продукцию добавлена комплексная система защиты от УФ-излучения и антиокислительного старения специального морского назначения:
● Пройдены испытания на ускоренное искусственное старение под воздействием ультрафиолетового излучения в течение 1000 часов.
● Отсутствие заметного пожелтения, порошения, растрескивания и образования трещин.
● Сохранение прочности на изгиб ≥80%. Обеспечивает долговременную устойчивость к интенсивному морскому солнечному излучению и старению от отражённого от морской поверхности ультрафиолета, гарантируя стабильность механических свойств в течение 25 лет.
10. Огнезащитные и негорючие характеристики (Соответствие двойным стандартам: электроэнергетика и морская инфраструктура)
● Класс горючести соответствует трудногорючему стандарту GB 8624 B1.
● Соответствует негорючим требованиям для электроэнергетической отрасли NB/T 10287.
● Имеется официальный отчёт класса B1 и лицензионная маркировка класса горючести от NFTC — Национального центра испытаний огнезащитных строительных материалов.
● Не поддерживает горение, низкое дымообразование, нетоксичность, самозатухание при удалении от источника огня, отсутствие плавящихся капель. Адаптирован к высоким требованиям пожарной безопасности для морских электротехнических сооружений.
11. Электроизоляционные характеристики
● Цельная неметаллическая изоляционная конструкция из стеклопластика:
● Превосходные диэлектрические свойства, неэлектропроводность, отсутствие потерь на вихревые токи.
● Отсутствие электромагнитных помех, не влияет на слаботочные, коммуникационные и контрольные кабели.
● Не требует системы заземления, что упрощает морской монтаж и повышает электробезопасность на море.
12. Механические характеристики
● Полностью удовлетворяет требованиям номинальной равномерно распределённой нагрузки по JB/T 10216. Может быть предоставлен полный комплект отчётов о нагрузочных испытаниях для всех типоразмеров.
● Способен одновременно выдерживать: собственный вес кабелей, морскую ветровую нагрузку, нагрузку при осмотрах персоналом и вибрационную усталостную нагрузку.
● В условиях циклического изменения температур не растрескивается, не деформируется, чрезвычайно высокая структурная стабильность.
● Ударопрочность, усталостная прочность, стабильность конструкции в условиях длительной вибрации.
13. Соединительная система и антикоррозионная комплектация
● Класс антикоррозионной защиты соединительных планок, крепёжных элементов и стыковочных аксессуаров не ниже класса основного корпуса. Материалы адаптированы к морской среде эксплуатации.
● Крепёжные хомуты для фиксации лотков к сетчатым фермам и опорные кронштейны полностью изготавливаются из нержавеющей стали 316L, полностью соответствуя морскому классу коррозии CX.
● Соединительная конструкция прочная, с высокой регулируемостью, сейсмостойкая и виброустойчивая. Адаптирована к различным монтажным конструкциям на морских сетчатых и балочных фермах.
14. Качество внешнего вида
Внутренняя и наружная поверхности изделия гладкие и ровные, без заусенцев, без трещин, без дефектов, без скоплений смолы. Общий цвет равномерный и стойкий (стандартный серый для морской инфраструктуры). Качество внешнего вида соответствует высоким стандартам приёмки для элитных проектов морской фотоэлектрической энергетики.
15. Резюме общих преимуществ продукции
1. Наивысшая морская антикоррозионная защита класса CX, расчётный срок службы 25 лет без технического обслуживания.
2. Технология пултрузии на основе винилэфирной смолы: высокая прочность, стойкость к старению, соляному туману, гидролизу.
3. При сверхнизкой температуре -40°C не охрупчивается, при высокой температуре не размягчается, всепогодная адаптация для морской инфраструктуры.
4. УФ-стойкость к старению в течение 1000 часов, длительная эксплуатация на открытом воздухе без порошения и ухудшения свойств.
5. Класс негорючести B1 и соответствие двойному стандарту по негорючести NB/T для электроэнергетики, высокий уровень морской электрической безопасности.
6. Полная электроизоляция, отсутствие вихревых токов, превосходные характеристики электрической безопасности.
7. Конструкция устойчива к ветровой вибрации, ударам, усталости, адаптирована к комплексным морским нагрузкам.
8. Полный комплект аксессуаров из нержавеющей стали 316L, антикоррозионная защита всей системы без слабых мест.
9. Высокая точность размеров, отличная взаимозаменяемость, удобный монтаж, нулевое последующее обслуживание.
16. Ключевые области применения

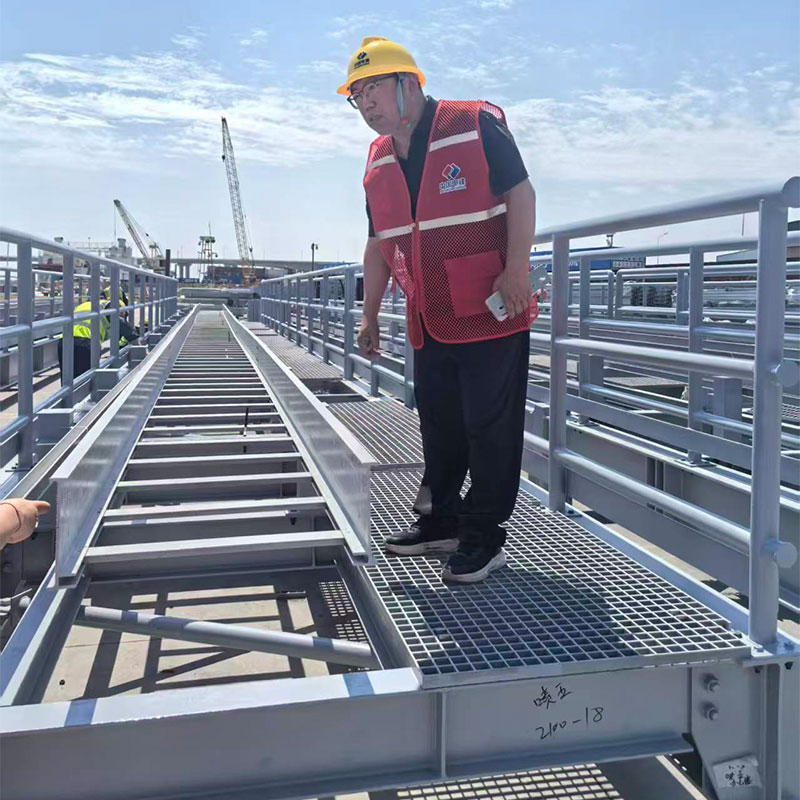

Морские фотоэлектрические электростанции, прибрежные эстакады и галереи, морские платформы, островные электростанции, прибрежные зоны химической промышленности с чрезвычайно высокой коррозионной активностью, прибрежные ветроэнергетические проекты, открытые электротехнические прокладочные проекты в условиях высокого содержания соляного тумана и высокой влажности.
связаться с нами
Сопутствующие популярные продукты
Усиленный стеклопластиковый кабельный лоток
Основываясь на семнадцатилетнем опыте в технологии пултрузии, компания «ООО Хэбэй Лунсинь Композиционные Материалы» преодолела ограничения традиционной цельноформованной конструкции и самостоятельно разработала усиленный стеклопластиковый кабельный лоток сборной конструкции с двутавровой боковиной и усиленным волнообразным дном.

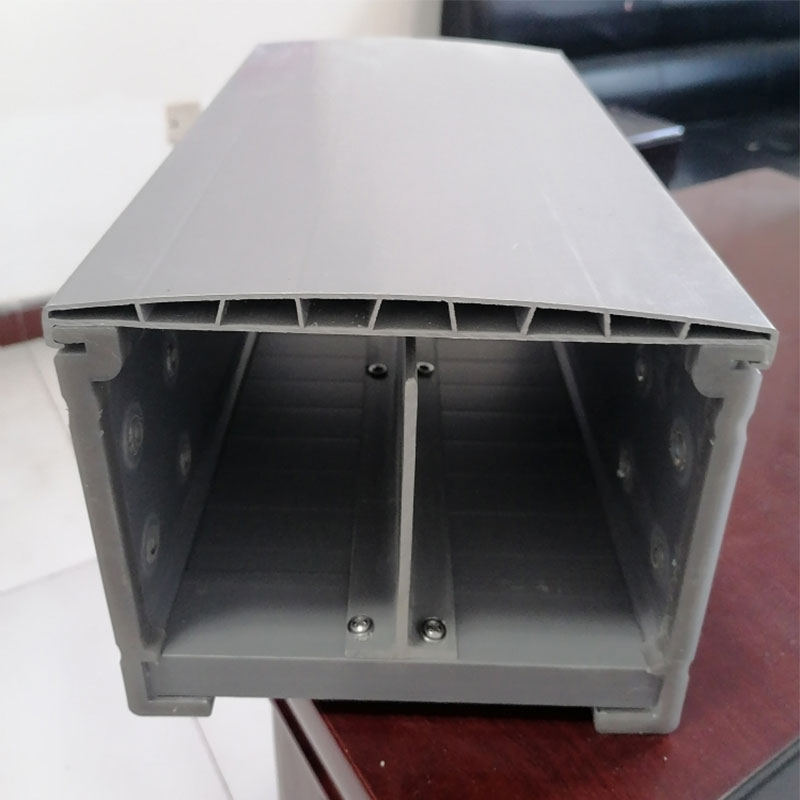

Кабельный лоток из ПВХ
Кабельный лоток из ПВХ изготавливается из ПВХ-композита, как правило, на основе самозатухающей огнестойкой полиэфирной смолы.
Алюминиевый кабельный лоток
Сверхнизкий собственный вес, простота монтажа. В основном используются алюминиево-магниево-кремниевые сплавы 6063-T5/6061-T6, плотность которых составляет всего 2,7 г/см³, что примерно в 1/3 от плотности стали; по сравнению с кабельными лотками аналогичных размеров с горячим цинковым покрытием они легче на 30–60 %, что позволяет переносить и поднимать их в одиночку, значительно сокращая трудозатраты и нагрузку на опоры при работах на высоте, в подвесных потолках и при реконструкции старых зданий, а также снижая затраты на укрепление строительных конструкций и значительно повышая эффективность монтажа.
Кабельный лоток из нержавеющей стали
Для изготовления кабельных лотков из нержавеющей стали в качестве сырья используются исключительно холоднокатаные листы из аустеритной нержавеющей стали. В отрасли преобладают четыре марки: 201, 304, 316, 316L, причём их коррозионная стойкость и устойчивость к воздействию кислот и щелочей постепенно повышаются.

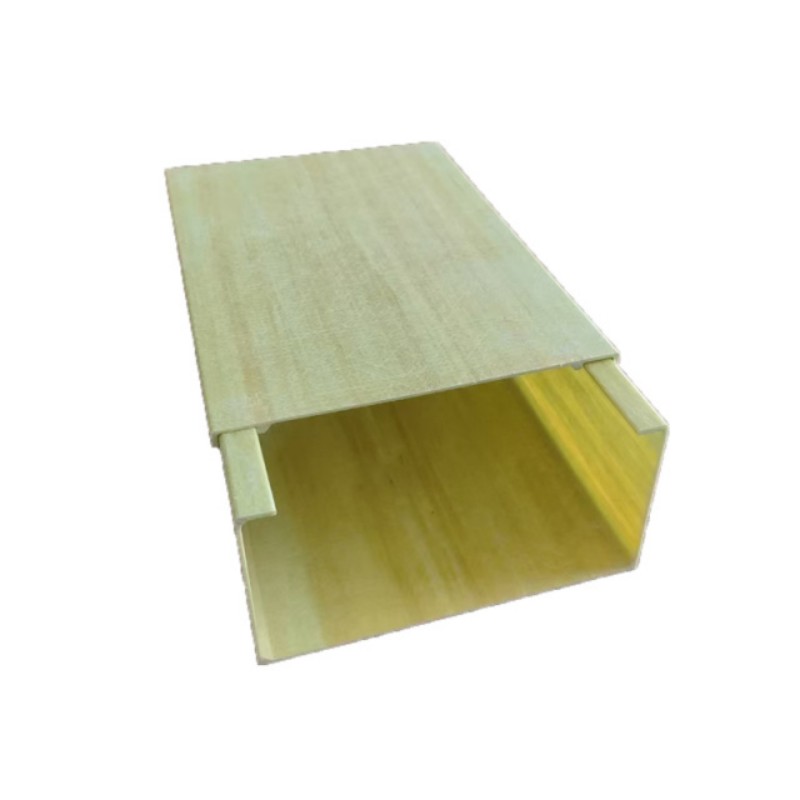

Легкий стеклопластиковый кабельный лоток из полиуретана
Данный продукт специально разработан для сурового климата на всей территории России и предназначен для защиты кабелей на открытых участках дорог, в туннелях и на насыпях автомагистралей в Сибири и на Дальнем Востоке при экстремальных минусовых температурах до -45 °C.

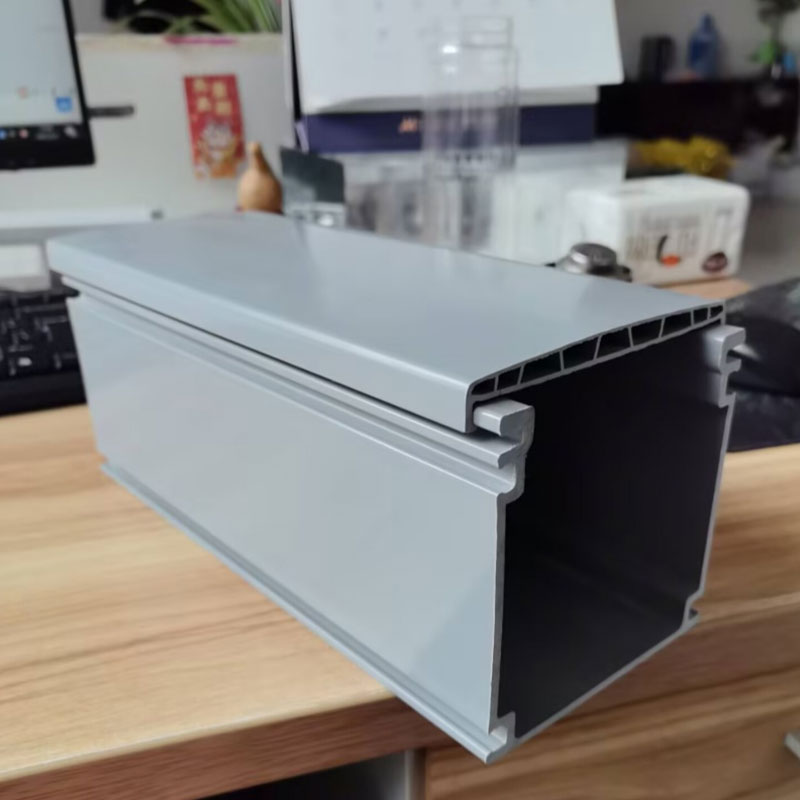

Кабельный лоток из ПВХ-пластика
Антикоррозионная стойкость: устойчивость к воздействию кислот, щелочей, соляного тумана, аммиака и сточных вод. Не ржавеет в отличие от стальных кабельных лотков, подходит для длительной эксплуатации в коррозионных средах.

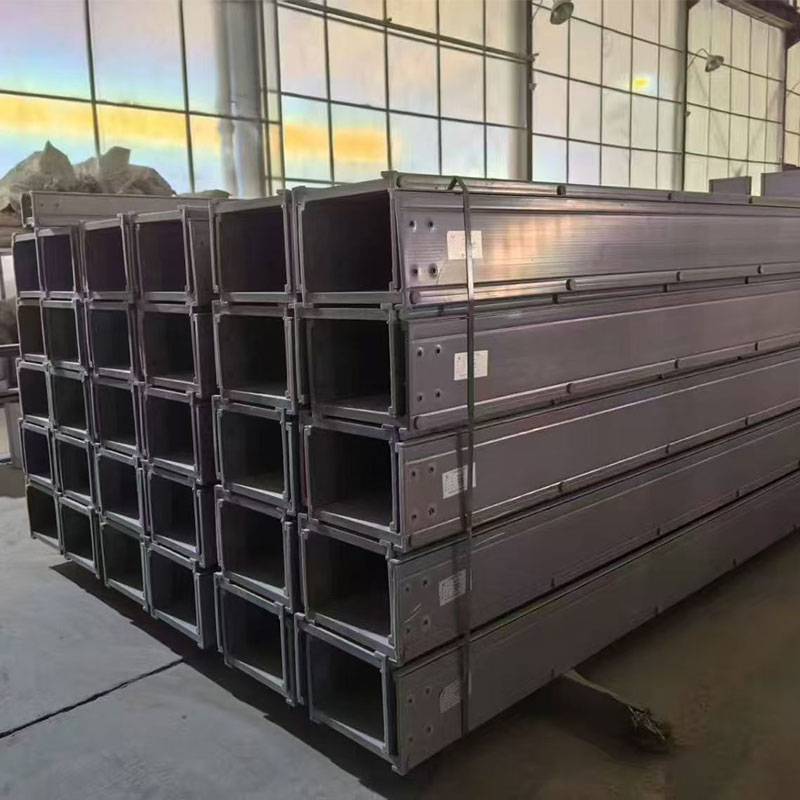

Кабельный лоток из ПВХ-композита
Кабельные лотки из ПВХ: разделение на вариант из чистого ПВХ без стальной подкладки и композитный вариант с стальной подкладкой. Подробное описание по сырью, технологии производства, конструктивным отличиям, устойчивости к воздействию кислот и щелочей, преимуществам и недостаткам. Материал подходит для коммерческих предложений, тендерной документации и презентаций продукции.
Лестничный кабельный лоток из полимерного композита
Лестничный кабельный лоток из полимерного композита — это кабельные лотки, изготовленные из полимерных композитных материалов, в качестве основного сырья для которых обычно используются огнестойкие самозатухающие полиэфирные смолы и другие виды полимерных и сверхполимерных смол.

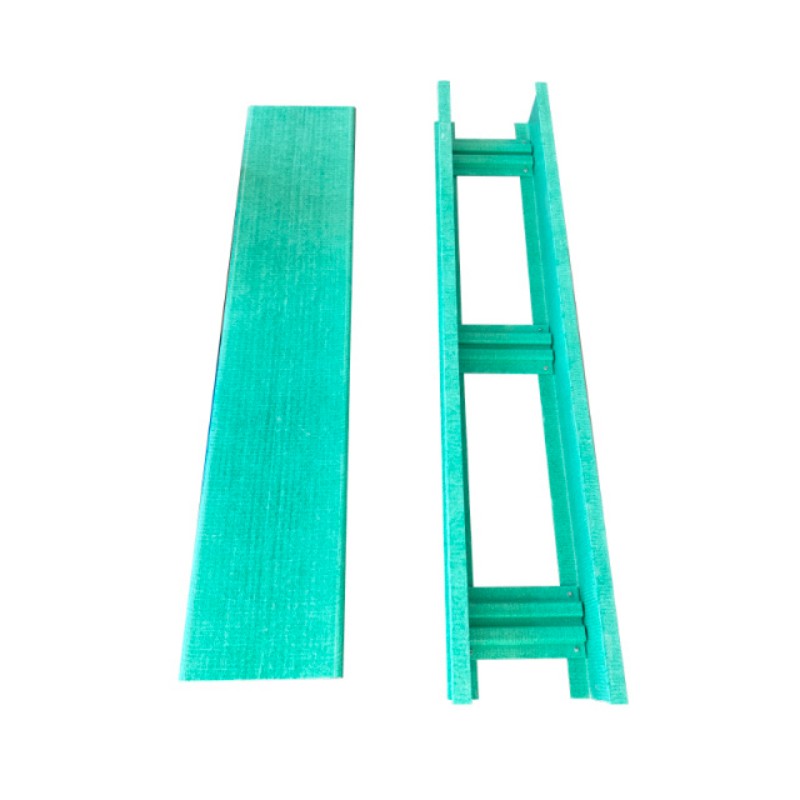

Стеклопластиковый лестничный кабельный лоток
Данная продукция специально разработана для промышленных зон Крайнего Севера России, засоленных и мёрзлых грунтов, а также химически агрессивных коррозионных сред. Полностью изготовлена из специального сырья с высокой атмосферостойкостью и морозостойкостью.
Стеклопластиковый кабельный лоток коробчатого типа
Применяется адаптированная под требования российских ГОСТ морозостойкая негорючая ненасыщенная полиэфирная смола в сочетании с высокопрочным бесщелочным некручёным стекловолокнистым ровингом и стекловолокнистым матом, с добавлением низкотемпературного антифризного модификатора, высокоэффективных кислотощелочестойких антикоррозионных добавок, стабилизатора устойчивости к ультрафиолетовому излучению и негорючей отверждающей системы.
Оцинкованный кабельный лоток
Во избежание воздействия чрезмерного растягивающего усилия на кабели в процессе прокладки, а также для предотвращения механических повреждений и облегчения аккуратного расположения и крепления кабели должны прокладываться в кабельных лотках или на опорах.
Стеклопластиковый экранированный кабельный лоток
В данной модели экранированного стеклопластикового лотка применяется интегрированная технология пултрузионного композитного формования. Цельная экранирующая сетка из нержавеющей стали полностью предварительно закладывается во внутренний слой стенки лотка. Лоток формуется целиком за один проход. Экранирующая сетка непрерывна по всей длине, без швов, без разрывов, без стыковочных зазоров.
Полимерный кабельный лоток
Я специально сосредоточился на полимерных кабельных лотках из ПВХ, подробно разграничив модели из чистого ПВХ без стальной подкладки и композитные модели из ПВХ со стальной подкладкой. Я дал тщательное и практическое описание, охватывающее сырье, технологию производства, конструктивные различия, антикоррозионные свойства при воздействии кислот и щелочей, а также полный перечень преимуществ и недостатков, что подходит для использования в продажах, тендерных предложениях и презентациях продукции.
Полимерный композитный кабельный лоток
Полимерный композитный кабельный лоток — это кабельные лотки, изготовленные из полимерных композитных материалов, в качестве основного сырья для которых обычно используются огнестойкие самозатухающие полиэфирные смолы и другие виды полимерных и сверхполимерных смол.

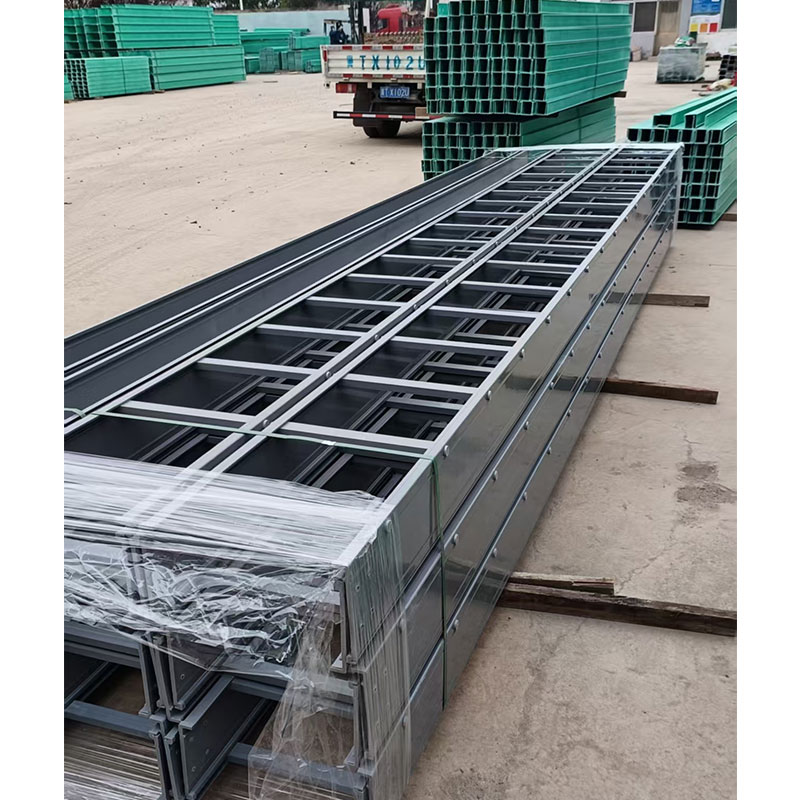

Лестничный кабельный лоток из ПВХ-композита
